CNC PILOT 4290 de HEIDENHAIN 87

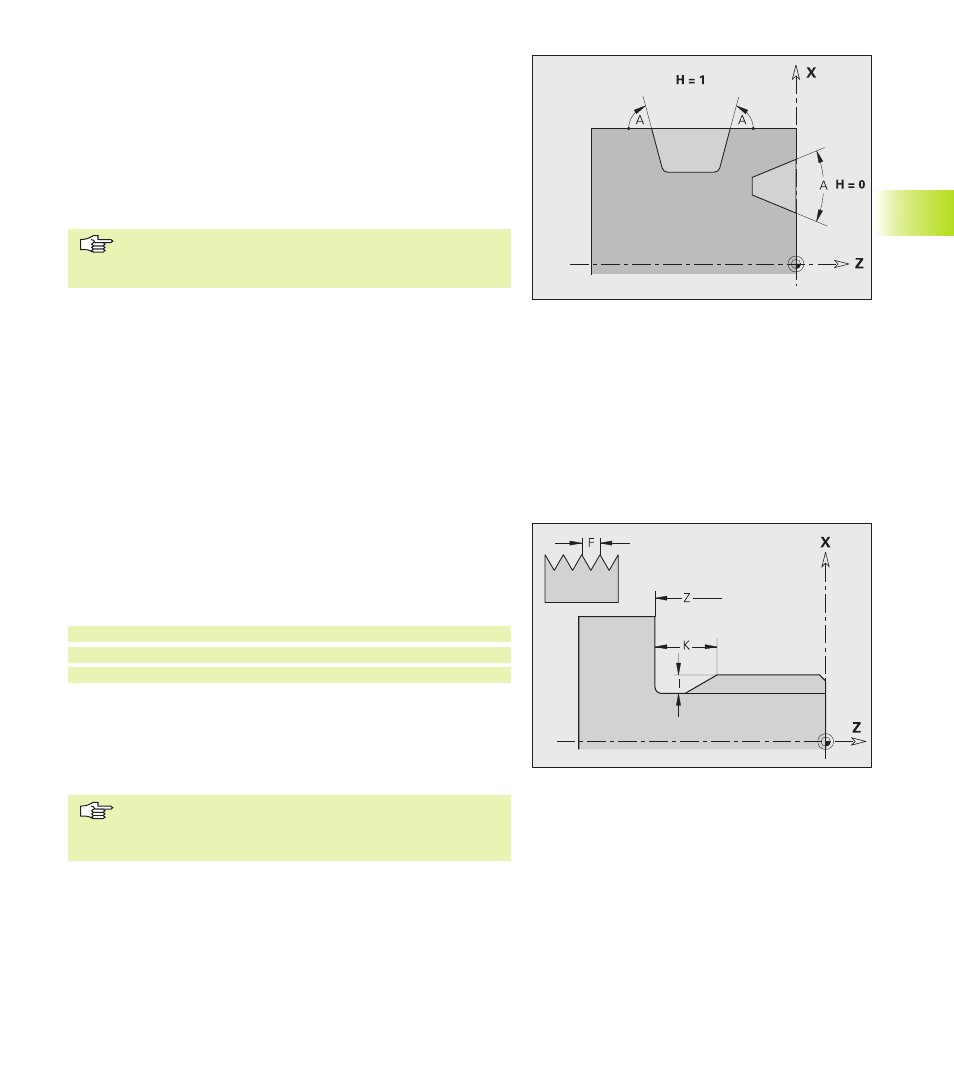

Profundización o giro libre
B: Radio exterior/bisel esquina próxima al pto. de partida – por
defecto: 0
■ B>0: Radio de redondeo
■ B<0: Anchura del bisel
P: Radio exterior/bisel esquina próxima al pto. de partida – por
defecto: 0
■ P>0: Radio de redondeo
■ P<0: Anchura del bisel
R: Radio interior (en ambas esquinas de la profundización) - por
defecto: 0
El CNC PILOT basa la profundidad de la penetración en el
elemento de referencia. La base de la profundización
transcurre paralela al elemento de ref.
Roscado con tallado libre G24-Geo
Elemento básico lineal con roscado longitudinal (roscado exterior o
interior; roscado métrico fino ISO DIN 13 parte 2, serie 1) y
entalladura de rosca consecutiva (DIN 76).
Llamada al macro del contorno:
N..G1 X..Z..B.. /punto inicial de la rosca
N..G24 F..I..K..Z.. /contorno de la rosca y de la entalladura
N..G1 X.. /siguiente elemento transversal
Parámetros
F:
Paso de roscado
I: Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
Z: Punto final de la entalladura
■ emplear sólo G24, si la rosca se corta en la dirección
de definición del contorno.
■ La rosca se procesa con G31.
4.5 Ór
denes g
eométr
icas
