3 Funcionamiento manual y automático 36

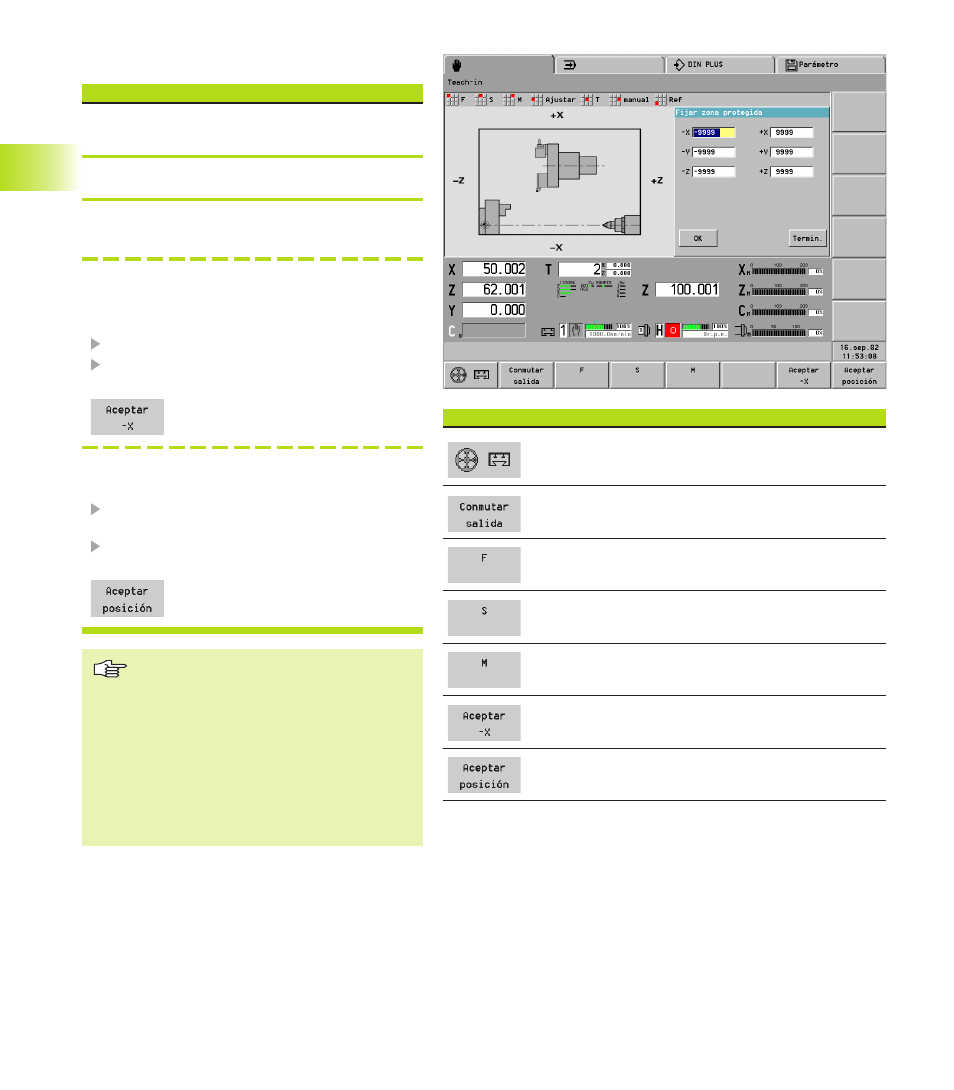

3.4.3 Determinar zonas protegidas
Determinar zonas protegidas
Se emplea cualquier herramienta (no se admite
T0).
<
Seleccionar „Instalar – Zonas de protección“
<
Introducir parámetros de zonas de protección
Introducir valores límite
Mostrar parámetros de zona de protección por
eje
Para cada campo de introducción
Seleccionar campo de introducción
Posicionar la herramienta en el „Límite de las
zonas de protección“
Aceptar la posición del eje como
parámetro de zonas de protección
mostrar parámetros de zonas de protección
positivos/negativos
Seleccionar campo de introducción cualquiera
positivo o negativo
Posicionar la herramienta en el „Límite de las
zonas de protección“
aceptar la posición positiva/negativa
del eje
Los parámetros no son válidos para el
„Control de las zonas de protección“ –
como interruptor de fin de carrera de
software.
Parámetros de las zonas de protección:
■ se refieren al punto cero de la máquina
■ se gestionan en los parámetros de
máquina 1116, 1156, ..
■ los valores X son medidas de radio
■ 99999/–99999 significa: no hay control
de esta lado de la zona de protección
Softkeys
■ Asignar el volante a un eje
■ Fijar la resolución del volante
Conmutar la visualización de máquina
Introducir el avance de giro
Introducir la velocidad constante
Introducción de funciones M
Aceptar la posición X como parámetro „Zona de
protección –X“ (o posición +X, –Y, +Y, –Z, +Z)
Aceptar posiciones del eje como parámetros de zona
de protección negativa/positiva
3.4 Funciones de ajuste
