Programación X, Z: en cotas absolutas,
incrementales, autoretención o ”?”

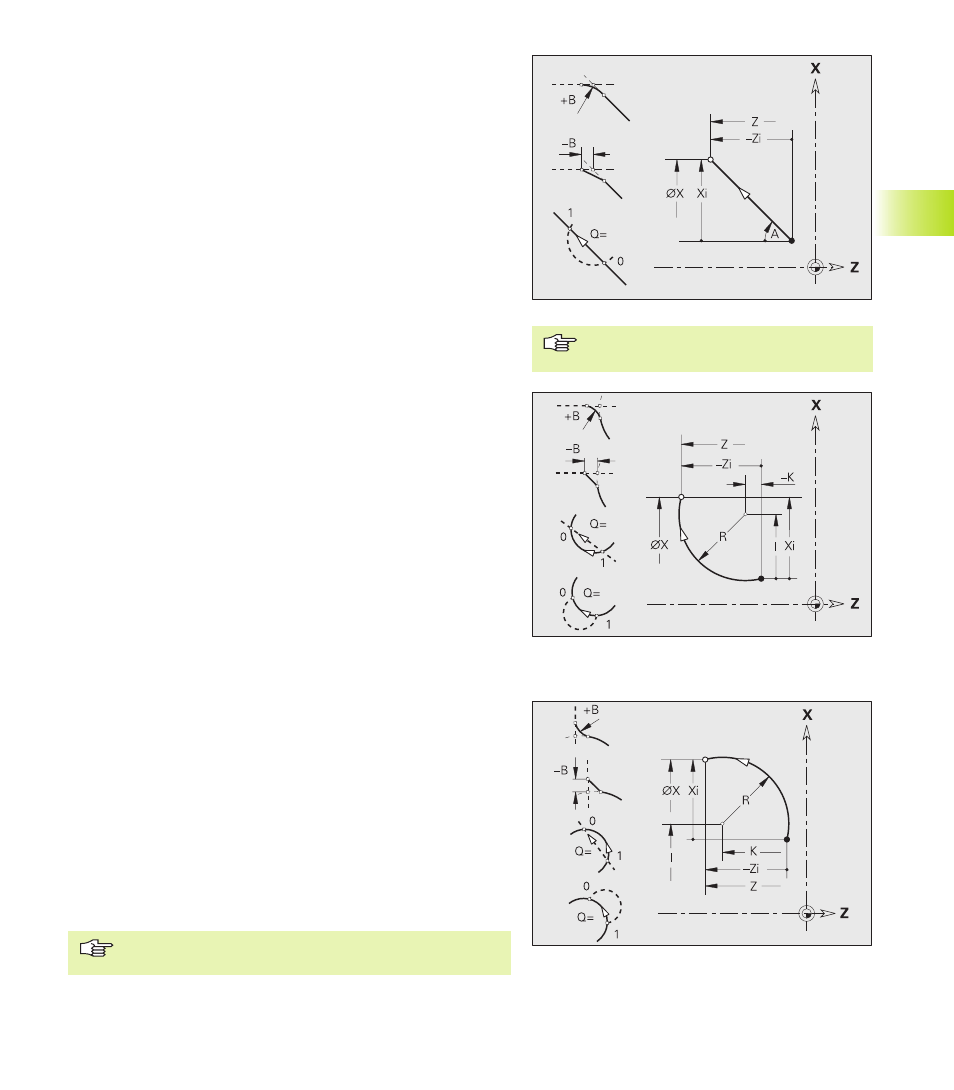

Trayecto del contorno G1-Geo
Parámetros
X, Z: Punto final (medida del diámetro X)
A: Angulo del eje giratorio – dirección angular: véase figura
auxiliar
Q: Selección del punto de corte – por defecto: 0. Punto final,
cuando el trayecto corta un arco circular.
■ Q=0: punto de corte cercano
■ Q=1: punto de corte lejano
B: Chaflán/redondeo – Paso al siguiente elemento del contorno.
Programar el punto final teórico al introducir un chaflán/
redondeo
■ B sin introducción: paso tangencial
■ B=0: paso no tangencial
■ B>0: radio del redondeo
■ B<0: ancho del chaflán
E: Factor de avance especial para el redondeo de chaflán en ciclo
de desbaste (0 < E <= 1) – por defecto: 1
(avance especial = avance activo * E)
Arco de círculo en torneado del contorno
G2/G3-Geo – cota incremental del punto medio
G12/G13-Geo – cota absoluta del punto medio
Dirección de giro: ver cuadro de ayuda
Parámetros
X, Z: Punto final (medida del diámetro X)
R: Radio
Q: Selección del punto de corte – por defecto: 0. punto final,
cuando el arco circular corta una línea o un arco circular.
■ Q=0: punto de corte remoto
■ Q=1: punto de corte cercano
B: Chaflán/Redondeo – paso al siguiente elemento del contorno.
Programar el punto final teórico, al introducir un chaflán/
redondeo
■ B sin introducción: paso tangencial
■ B=0: paso no tangencial
■ B>0: radio del redondeo
■ B<0: ancho del chaflán
E: Factor de avance especial para chaflán/redondeo durante el
ciclo de desbaste (0 < E <= 1) – por defecto: 1
(avance especial = avance activo * E)
G2/G3 – Punto central incremental:
I:
Punto central (distancia punto inicial – punto central como
medida del radio)
K: Punto central (distancia punto incial – punto central)
G12/G13 – Punto central absoluto:
I:
Punto central (medida de radio)
K: Punto central
Programación X, Z: en cotas absolutas, incrementales,
autoretención o ”?”
G13-Geo
G2-Geo
