CNC PILOT 4290 de HEIDENHAIN 205
Softkeys especiales
Representación de las trayectorias: Línea o huella (de
corte)
Representación de la herramienta: Punto luminoso o
Herramienta

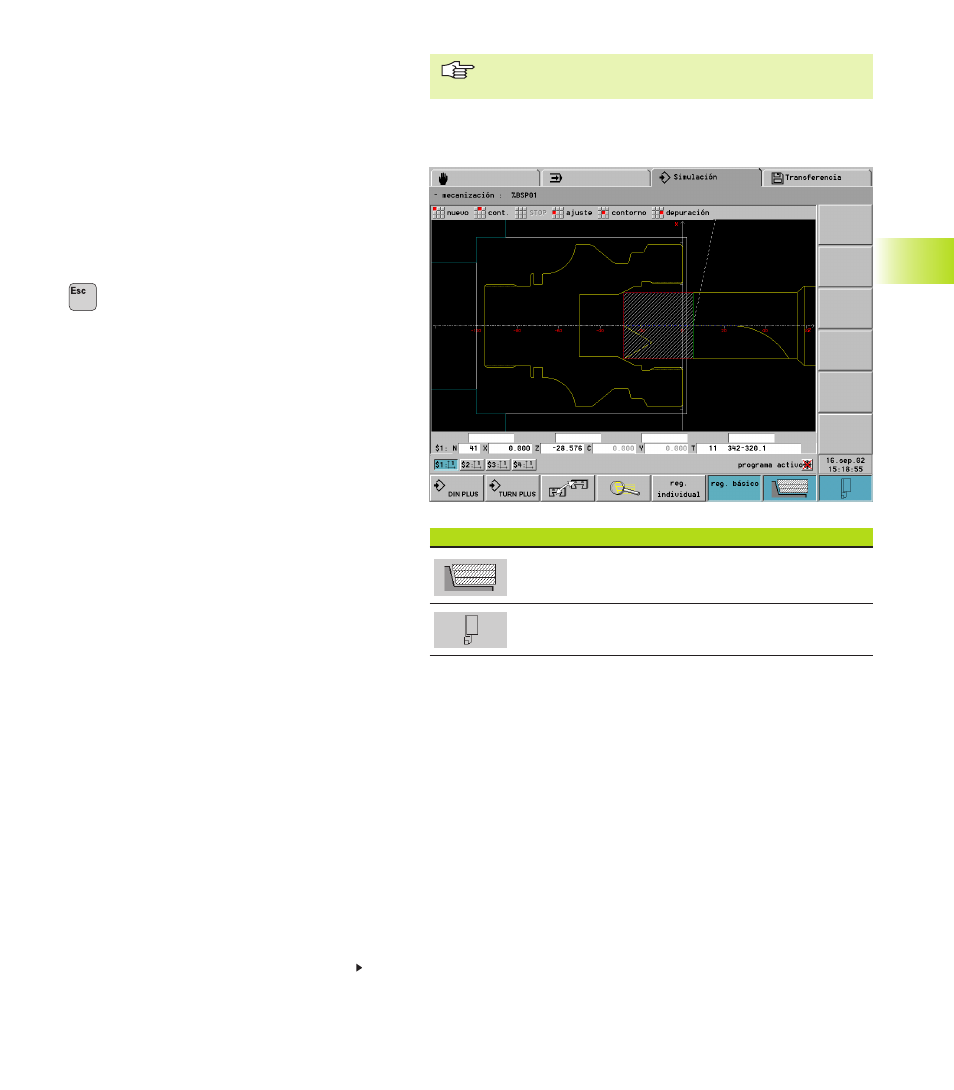

5.4 Simulación del
mecanizado
Funciones de la simulación del mecanizado
■ controlar la trayectoria de desplazamiento de la
herramienta
■ comprobar la división de cortes
■ determinar el tiempo de mecanizado
■ controlar las zonas de protección y los daños de
las zonas de protección y de los interruptores de
fin de carrera
■ Examinar y ajustar las variables
■ asegurar el contorno mecanizado
regreso al menú principal
Control de las zonas de protección y del
interruptor de fin de carrera
Además del ajuste en la simulación se acciona el
control de las zonas de protección en el parámetro
de máquina 205, ... („control activado/desactivado“).
Ajustar las medidas de las zonas de protección en el
mecanizado de ajuste (modo de funcionamiento
volante). Las medidas se gestionan en los
parámetros de máquina 1116, ....
Generación del contorno en la simulación
Los contornos generados en la simulación se
pueden asegurar y leer en el programa NC.
Ejemplo: se describe la pieza sin mecanizar y
mecanizada y se simula el mecanizado de la primera
sujeción A continuación se asegura el contorno En
este caso se define un desplazamiento del punto
cero de la pieza y/o un reflejo. La simulación
asegura el „contorno creado“ como pieza sin
mecanizar y el contorno definido de la pieza
mecanizada – teniendo en cuenta el
desplazamiento y el reflejo.
El contorno sin mecanizar y mecanizado creado por
simulación se lee en DIN PLUS (Menú en bloques:
„Introducir contorno“).
Puntos del menú para el control de la simulación
■ de nuevo: se simula de nuevo el mecanizado
(se tienen en cuenta las modificaciones del
programa)
■ Continuar: simula la siguiente frase fuente NC
o frase base
■ Stop: Para la simulación. Se pueden modificar
los ajustes o ”continuar con el contorno”.
5.4 Simulación del mecanizado
Continuación en la página siguiente
La velocidad de la simulación de mecanizado se modifica
con el parámetro de control 27.
