4 DIN PLUS 124
4.7 Ciclos de rotación

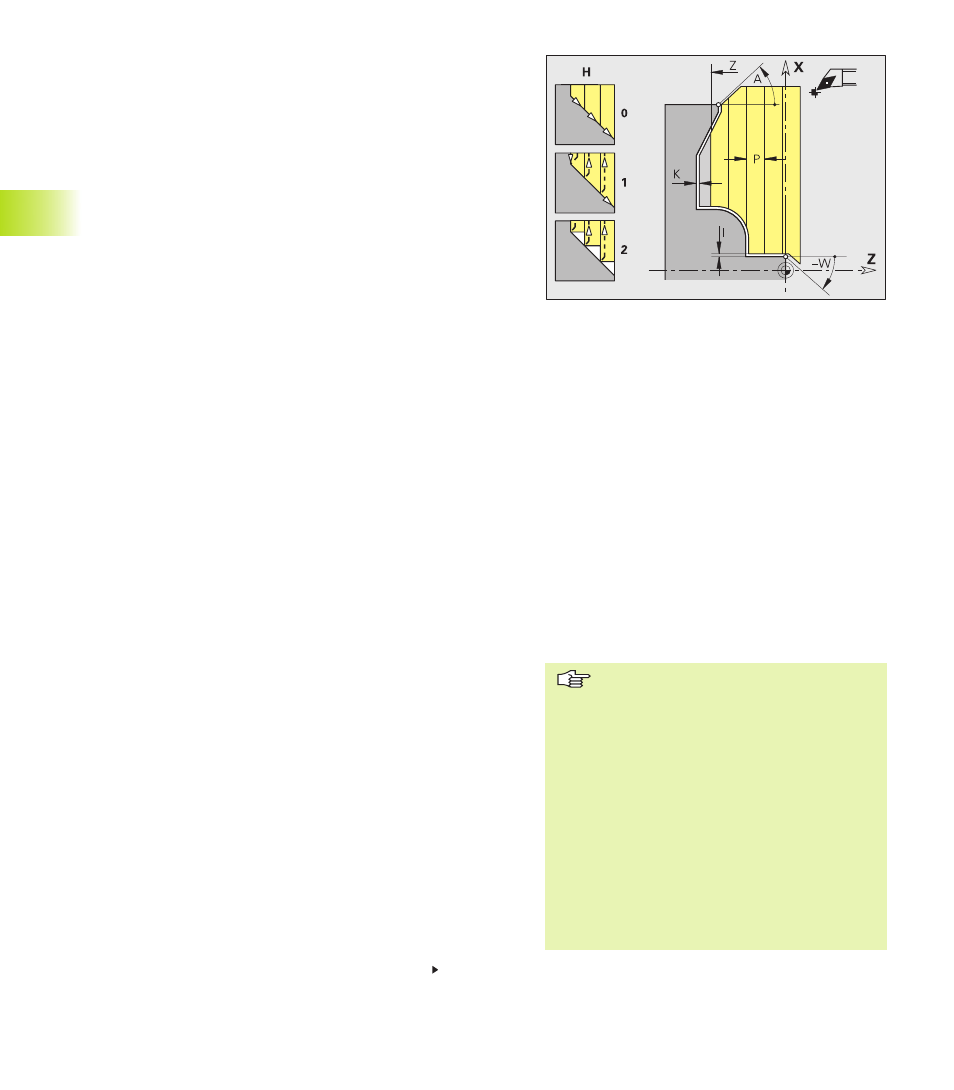

Desbastado transversal G820
G820 desbasta el margen del contorno descrito mediante ”NS, NE”.
El CNC PILOT reconoce en base a la definición de la herramienta si
se trata de un mecanizado interior o exterior. Con ”NS – NE” se
determina la dirección del mecanizado.
Si el contorno mecanizado se compone de un elemento, es válido:
■ programado NS a continuación: mecanizado en dirección de
definición del contorno
■ NS y NE programados: mecanizado en sentido contrario a la
dirección del contorno
Si es preciso se divide la superficie a desbastar en varios márgenes
(por ejemplo en canales del contorno).
La forma más sencilla de programación consiste en indicar NS, NE y
P.
Parámetros
NS:
Número de frase inicial (principio de la sección del contorno)
NE: Número de frase final (final de la sección del contorno)
P: Máximo paso de aproximación
I: Sobremedida en dirección X (medida del diámetro) - por
defecto: 0
K: Sobremedida en dirección Z - por defecto: 0
E: Comportamiento de profundización
■ E=0: los contornos descendentes no se mecanizan
■ E>0: avance de profundización
■ si no se programa: el avance se reduce en relación al ángulo
de profundización - máximo un 50%
X: Límite de sección en dirección X (medida del diámetro) – por
defecto: sin límite de corte
Z: Límite de corte en dirección Z – por defecto: sin límite de
corte
H: Tipo de salida – por defecto: 0
■ H=0: mecaniza después de cada corte a lo largo del
contorno
■ H=1: se eleva según un ángulo de 45°; suavización del
contorno después del último corte
■ H=2: se eleva según un ángulo de 45° – sin suavización del
contorno
A: Angulo de entrada (ref.: eje Z) – por defecto: 90°/270°
(perpendicular al eje Z)
W: Angulo de salida (ref.: eje Z) – por defecto: 0°/180° (paralelo al
eje Z)
Q: Tipo de desplazamiento libre al final del ciclo – por defecto: 0
■ Q=0: regreso al punto de partida (primero en la dirección Z,
después en la dirección X)
■ Q=1: se posiciona delante del contorno acabado
■ Q=2: se eleva a la distancia de seguridad y se detiene
Continuación en la página siguiente
Límite de corte: La posición de la
herramienta antes de la llamada al ciclo
es determinante para la ejecución de un
límite de corte. El CNC PILOT arranca
viruta sobre el lado del límite de corte en
el que está la herramienta antes de la
llamada al ciclo.
Corrección del radio de la cuchilla: se
realiza
Sobremedida G57: „amplía“ el contorno
(también contornos interiores)
Sobremedida G58:
■ >0: „aumenta“ el contorno
■ <0: no se calcula
Las sobremedidas G57-/G58 se borran
tras el final del ciclo
Desarrollo del ciclo
1 se calcula el margen de desbaste y la subdivisión
de corte (aproximación)
2 se aproxima desde el punto de arranque para
realizar el primer corte teniendo en cuenta la
distancia de seguridad (primero en dirección X
después en Z)
3 se desplaza con avance al punto final Z
4 dependiendo de ”H”:
■ H=0: mecanizado a lo largo del contorno
■ H=1 ó 2: se eleva 45°
5 retrocede en marcha rápida y se aproxima para el
siguiente corte
6 repite 3...5, hasta que se alcanza el ”punto final
Z”
7 si es necesario se repite 2...6, hasta que se han
mecanizado todos los márgenes de desbaste
8 cuando H=1: se alisa el contorno
9 se retira tal como se ha programado en ”Q”
