8 Medio de accionamiento 380
8.1 Banco de dat
os de la her
ramienta
Ejemplo herramienta tipo 311
Ventana de diálogo del parámetro 2 G S TP

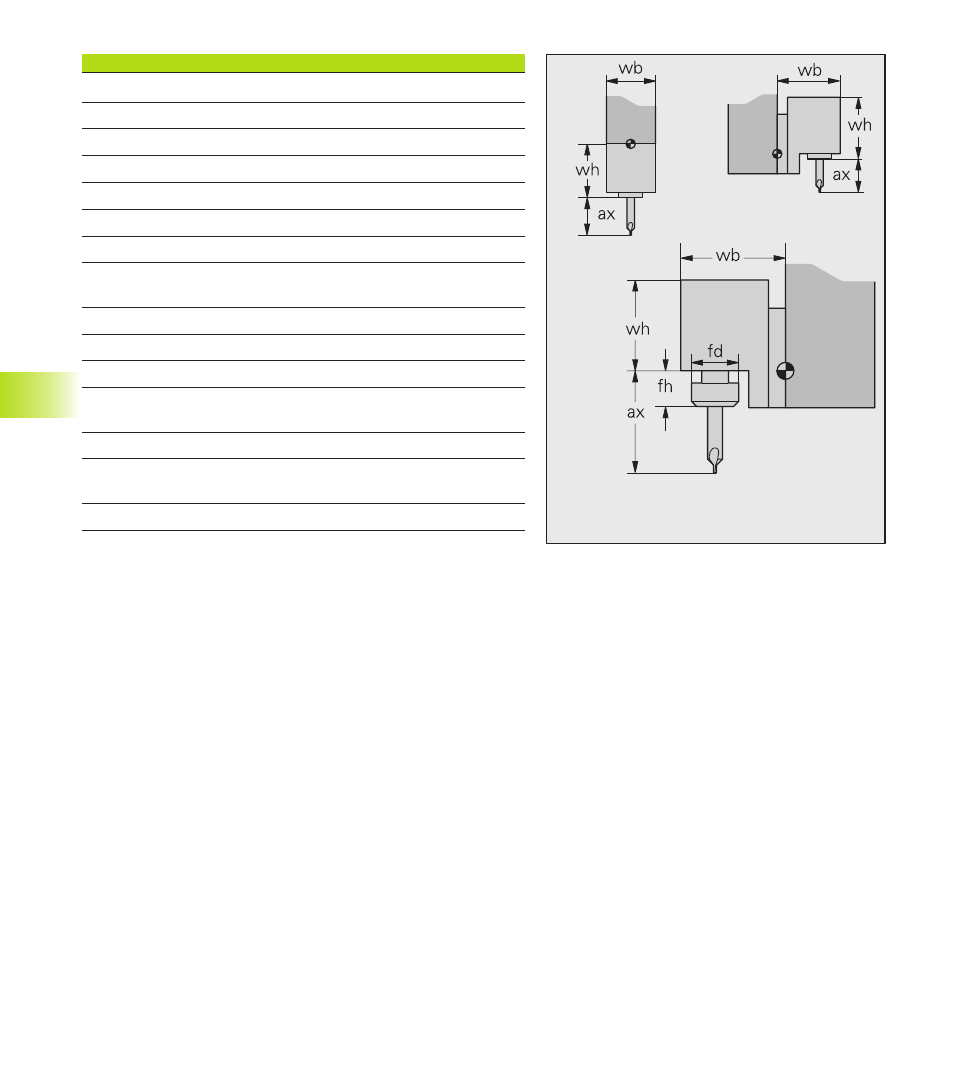

anch. DIN: tipo de portaherramientas – • –
anch. ph. (wh): altura del portaherramientas – • –
anch. ph. (wb): anchura del portaherramientas – • –
diá.man.(fd): diámetro del mandril – *1 –
alt.man.(fh): altura del mandril – *1 –
l.desac (ax): longitud del voladizo – • –
paso (hb): paso de roscado • – •
c.de ajuste: calidad de ajuste: véase lista de
palabras fijas *2
– – •
disponibl..:disponibilidad física • – •
No. imagen: número de imagen – • –
mat. corte: material de corte – – •
corr. CSP: factor de corrección de la
velocidad de corte
– – •
corr. FDR: factor de corrección del avance – – •
corr.prof.: factor de corrección de la
profundidad de corte
– – •
tip. alojamiento: tipo de alojamiento • – •
Lista de palabras fijas del parámetro ”calidad de ajuste”:
■ H6
■ H7
■ H8
■ H9
■ H10
■ H11
■ H12
■ H13
*1 – Medida del mandril de sujeción
■ Portaherramientas F, K: „fd, fh“ sirven para la medición del
portaherramientas
■ otros portaherramientas: en fd=0, fh=0 no se muestra ningún
mandril de sujeción
*2: La selección de herramienta automática de TURN PLUS
comprueba la „Calidad de ajuste“ definida/ no definida – no tiene
lugar una valoración detallada.
G: Datos básicos
S: Representación de herramienta (simulación)
TP: TURN PLUS
Veáse también:
■ „ 8.1.4 Multi-herramientas, control de tiempo de espera“
(Parámetros de la tercera ventana de diálogo)
■ „ 8.1.5 Advertencias a los datos de herramienta“
■ „ 8.1.6 Portaherramientas, posición de registro“
