CNC PILOT 4290 de HEIDENHAIN 231

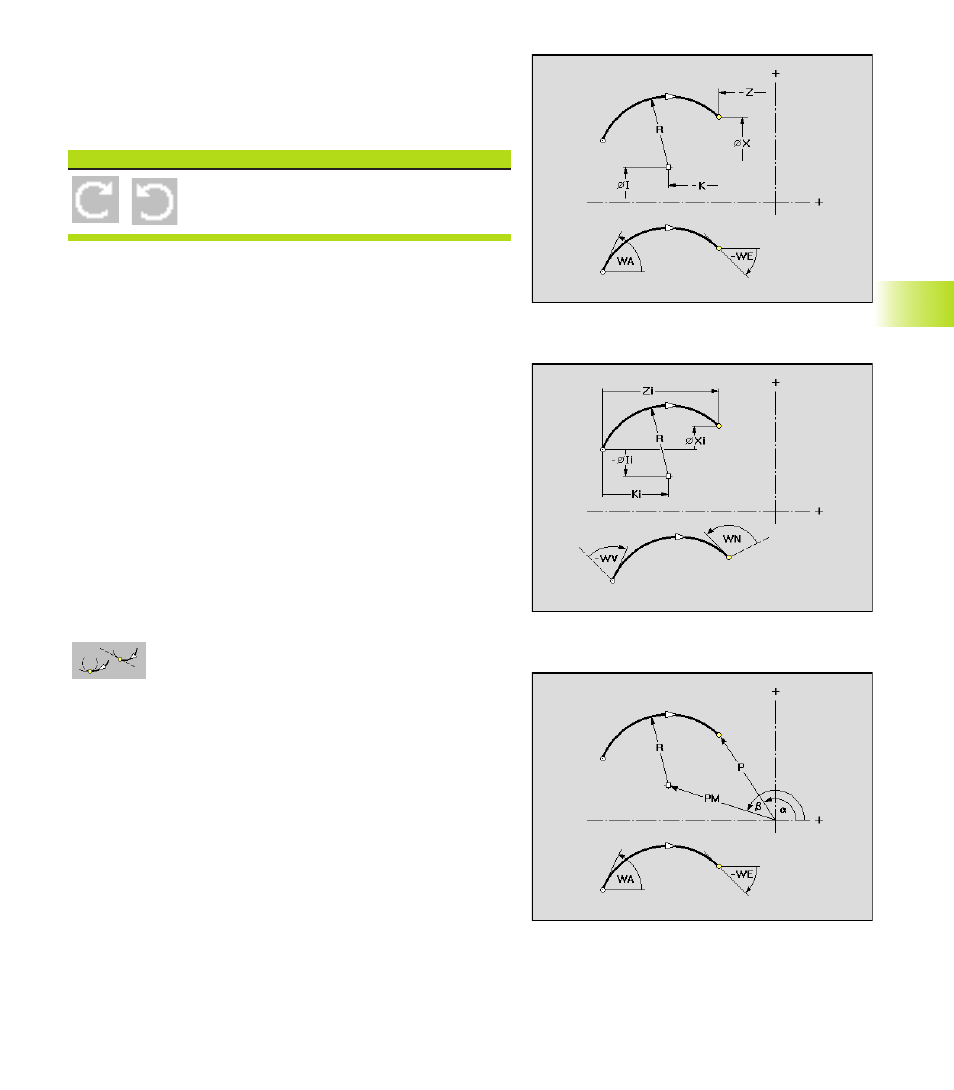

Arco
Seleccionar el sentido de giro del arco según el símbolo del menú
y medir el arco.
El tipo de medida se ajusta mediante softkey (ver tabla).
Arco
Seleccionar el sentido de giro del arco
Parámetros del punto final del arco
X, Z:
Punto final en coordenadas cartesianas
Xi, Zi: Distancia del punto inicial al punto final
P,
α
: Punto final en coordenadas polares (referencia ángulo
α
:
eje Z positivo)
Pi,
α
i: Punto final en coordenadas polares, incrementales (Pi:
distancia lineal del punto inicial al final; referencia
α
i: véase
figura)
Parámetros del punto medio del arco
I, K:
Punto medio (medida del radio XM)
Ii, Ki: Distancia del punto inicial al punto medio
PM,
β
: Punto central en coordenadas polares (referencia ángulo
β
:
eje Z positivo)
PMi,
β
i: Punto central en coordenadas polares, incrementales (PMi:
distancia lineal entre el punto inicial y el punto central;
referencia
β
i: ángulo entre la línea imaginaria del punto
inicial paralela al eje Z y la línea del punto inicial al punto
central)
Otros parámetros
R:
Radio del arco
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
Parámetro „Ángulo“
WA:
Angulo entre el eje Z positivo y la tangente en el punto de
arranque del arco
WE: Angulo entre el eje Z positivo y la tangente en el punto fi-
nal del arco
WV: Angulo entre el elemento anterior y la tangente del punto
de partida del arco
WN: Angulo entre la tangente del punto final del arco y el
elemento siguiente
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
6.5 Cont
or
no de pieza mecanizada
