CNC PILOT 4290 de HEIDENHAIN 241

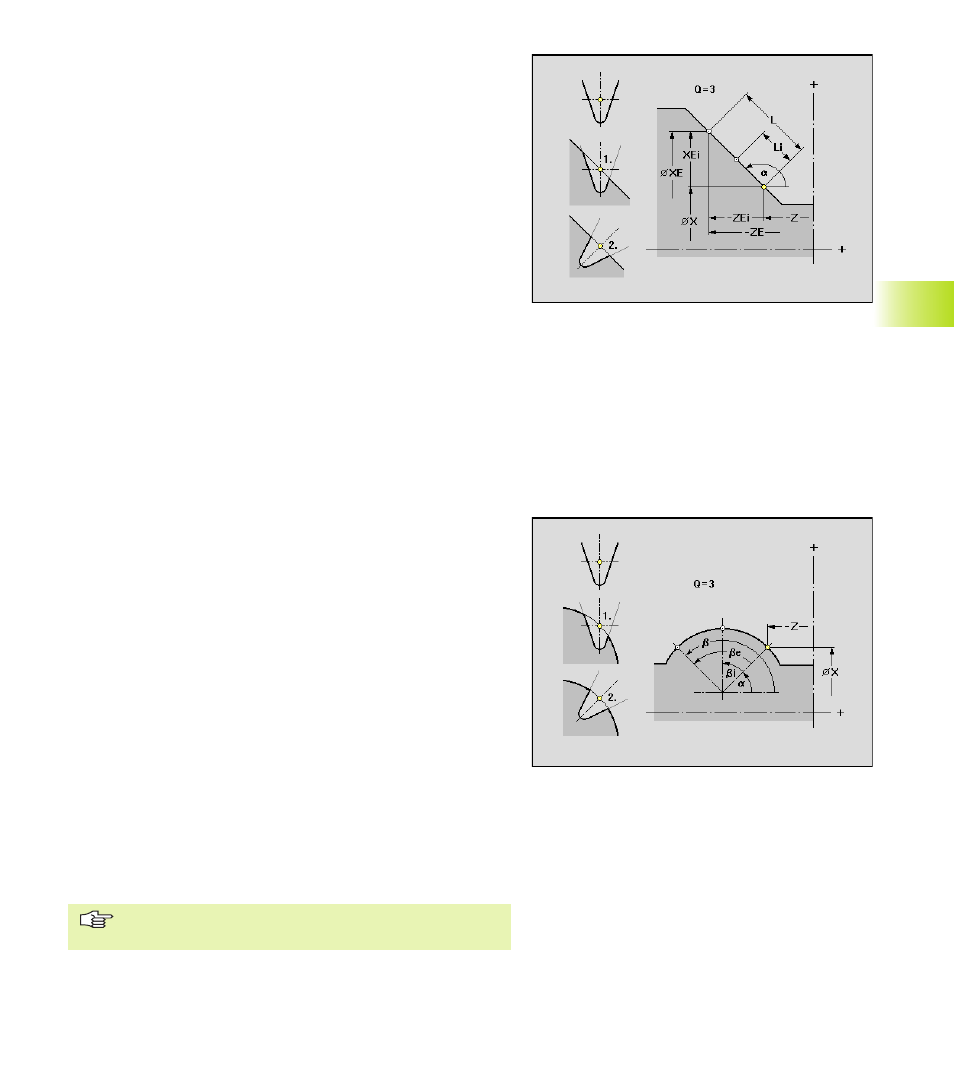

Parámetro „Sobrepaso circular“
X, Z:
Punto inicial – Posición del primer elemento de sobrepaso
α
: Punto inicial como ángulo (referencia: una línea paralela al
eje Z que se desplaza a lo largo del punto medio del arco
seleccionado)
Situación:
■ Posición original: introduce el contorno de paso „origi-
nal“ en el contorno de ayuda (ver cuadro de ayuda „1.“).
■ Posición normal: gira el contorno de sobrepaso alrededor
del ángulo del punto de sobrepaso y lo introduce después
en el contorno de sobrepaso (ver cuadro de ayuda „2.“).
Q: Cantidad de los elementos de sobrepaso
β
: Punto final – Posición del último elemento de sobrepaso
(referencia: una línea paralela al eje Z mediante el punto
medio del arco seleccionado)
β
e: Angulo entre el primero y el último elemento de
sobreposicionamiento
β
i: Angulo entre elementos de sobreposicionamiento
El sentido de giro, en el que se disponen los contornos
superpuestos corresponde al sentido de giro del elemento del
contorno de apoyo.
El ”punto de referencia” del contorno superpuesto se
posiciona sobre el ”punto de superposicionamiento”.
6.5 Cont
or
no de pieza mecanizada
Parámetro „Superposición lineal“
X, Z:
Punto inicial – posición del primer elemento de sobrepaso
Situación:
■ Posición original: introduce el contorno de sobrepaso
„original“ en el contorno de apoyo (ver cuadro de ayuda
„1.“).
■ posición normal: gira el contorno de sobrepaso alrededor
del ángulo de paso del elemento de contorno de apoyo y lo
introduce a continuación en el contorno de apoyo (ver
cuadro de ayuda „2.“).
Q: Cantidad de los elementos de superposición
XE, ZE: Punto final – Posición del último elemento de
superposición
XEi, ZEi: Punto final incremental
L: Distancia entre el primer y el segundo elemento de
superposición
Li: Distancia entre los elementos de superposición
α
: Ángulo – por defecto: ángulo del elemento de contorno de
apoyo
