El CNC PILOT basa la profundidad de la
penetración en el elemento de
referencia. La base del avellanado
transcurre paralela al elemento de ref.
Garganta forma D
define un avellanado axial o radial sobre el contorno exterior o
interior. El avellanado se le asigna al elemento de referencia
anteriormente seleccionado.
Parámetros
X:
Punto inicial en el avellanado radial
Z: Punto inicial en el avellanado axial
I: Diámetro/radio base del avellanado
Ii: ■ Avellanado axial: profundidad de penetración
■ Avellanado radial: anchura del avellanado (¡atención al
signo!)
Ki: ■ Avellanado axial: anchura de avellanado (¡atención al
signo!)
■ Avellanado radial: profundidad de penetración
B: Radio exterior/bisel (a ambos lados del tallado)
■ No: ningún bisel/redondeo
■ Bisel: B = anchura del bisel
■ Redondeo: B = redondeo del radio
R: Radio en la base (radio interior en ambas esquinas del
avellanado)
6.5 Cont
or
no de pieza mecanizada

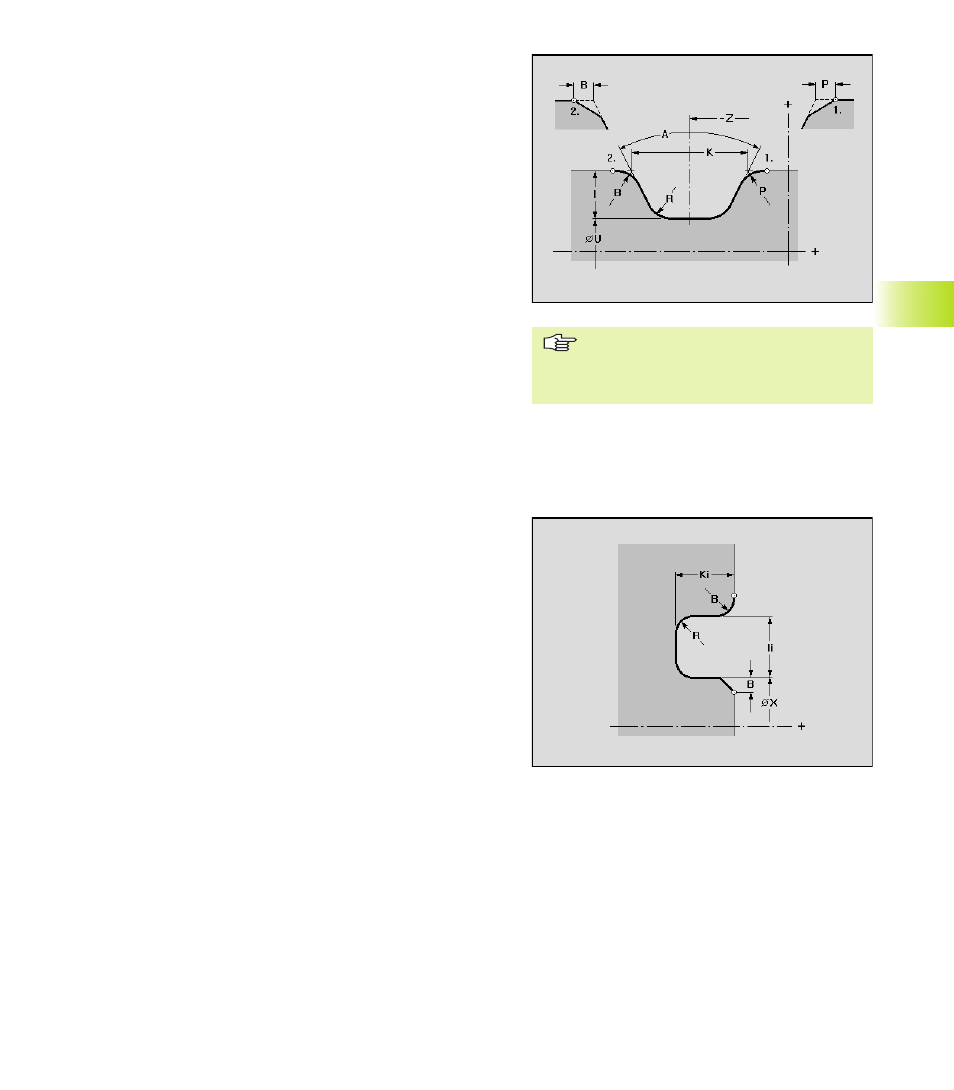

Tallado en general
define una entalladura axial o radia en el elemento de referencia
lineal. Se asigna el tallado al elemento de referencia seleccionado.
Parámetros
X/Z:
Punto de referencia
K: Anchura del avellanado (sin bisel/redondeo)
I: Profundidad del tallado
U: Diámetro/radio base del tallado (en profundizaciones
paralelas al eje Z)
A: Ángulo de entalladura (ángulo entre flancos de entalladura)
– 0° <= A < 180°
P: Radio exterior/bisel esquina alejada del punto de arranque
■ No: ningún bisel/redondeo
■ Bisel: P = anchura del bisel
■ Redondeo: P = radio de redondeo
B: Radio exterior/bisel esquina próxima al punto de arranque
■ No: ningún bisel/redondeo
■ Bisel: B = anchura del bisel
■ Redondeo: B = radio de redondeo
R: Radio en la base (radio interior en ambas esquinas del
avellanado)
