4 DIN PLUS 126
4.7 Ciclos de rotación
D G22 G23 G23 G25 G25 G25
= H0 H1 H4 H5/6 H7..9
0 • • • • • •
1 • • • – – –
2 • • – • • •
3 • • – – – –
4 • • – • • –
„•“: omitir elementos

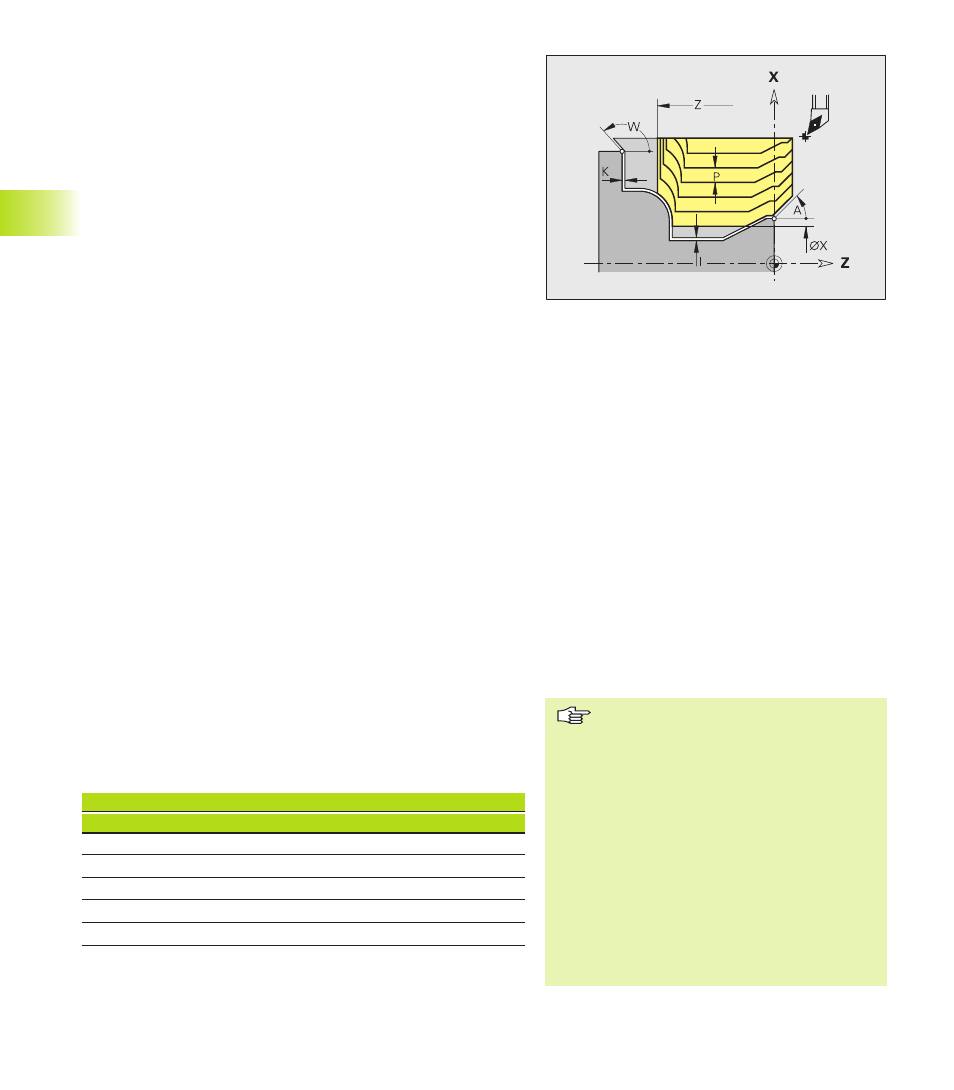

Desbaste paralelo al contorno G830
G830 desbasta el margen del contorno descrito mediante ”NS, NE”.
El CNC PILOT reconoce en base a la definición de la herramienta si
se trata de un mecanizado interior o exterior. Con ”NS – NE” se
determina la dirección del mecanizado.
Si el contorno que se va a mecanizar se compone de un elemento,
es válido:
■ NS programado a continuación: mecanizado en dirección de
definición del contorno
■ NS y NE programado: mecanizado contrario a la dirección de
definición del contorno
Si es preciso se divide la superficie a desbastar en varios márgenes
(por ejemplo en canales del contorno).
La forma más sencilla de programación es indicar NS, NE y P.
Parámetros
NS:
Número de frase inicial (principio de la sección del contorno)
NE: Número de frase final (final de la sección del contorno)
P: Máximo paso de aproximación
I: Sobremedida en dirección X (medida del diámetro) - por
defecto: 0
K: Sobremedida en dirección Z - por defecto: 0
X: Límite de corte en dirección X (medida de diámetro) – por
defecto: sin límite de corte
Z: Límite de corte en dirección Z – p. defecto: sin límite de corte
A: Angulo de entrada (referencia: eje Z) - por defecto: 0°/180°
(paralelo al eje Z)
W: Angulo de salida (ref.: eje Z) – por defecto: 90°/270°
(perpendicular al eje Z)
Q: Tipo de desplazamiento libre al final del ciclo – por defecto: 0
■ Q=0: regreso al punto de partida (primero en la dirección X,
después en la dirección Z)
■ Q=1: se posiciona delante del contorno acabado
■ Q=2: se eleva a la distancia de seguridad y se detiene
V: Identificación Principio/Final– por defecto: 0
Se mecaniza un chaflán/redondeo:
■ V=0: al principio y al final
■ V=1: al principio
■ V=2: al final
■ V=3: sin mecanizado
■ V=4: se mecaniza chaflán/redondeo – no el
elemento base (condición: corte del contorno
con un elemento)
D: Omitir elementos (influye en el mecanizado
de tallados y giros libres: véase la tabla) - por
defecto: 0
Desarrollo del ciclo
1 se calcula el margen de desbaste y la
subdivisión de corte (aproximación)
2 se aproxima desde el punto de arranque para
realizar el primer corte teniendo en cuenta la
distancia de seguridad
3 se realiza el corte de desbaste
4 retrocede en marcha rápida y se aproxima para el
siguiente corte
5 se repite 3...4 hasta que se ha desbastado el
margen
6 si es necesario se repite 2...5, hasta que se han
mecanizado todos los márgenes de desbaste
7 se retira tal como se ha programado en ”Q”
Límite de corte: La posición de la
herramienta antes de la llamada al ciclo
es determinante para la ejecución de un
límite de corte. El CNC PILOT arranca
viruta sobre el lado del límite de corte en
el que está la herramienta antes de la
llamada al ciclo.
Corrección del radio de la cuchilla: se
realiza
Sobremedida G57: „amplía“ el contorno
(también contornos interiores)
Sobremedida G58:
■ >0: „aumenta“ el contorno
■ <0: no se calcula
Las sobremedidas G57-/G58 se borran
tras el final del ciclo
