4 DIN PLUS 86
profundización simple
4.5.3 Elementos de formas del contorno

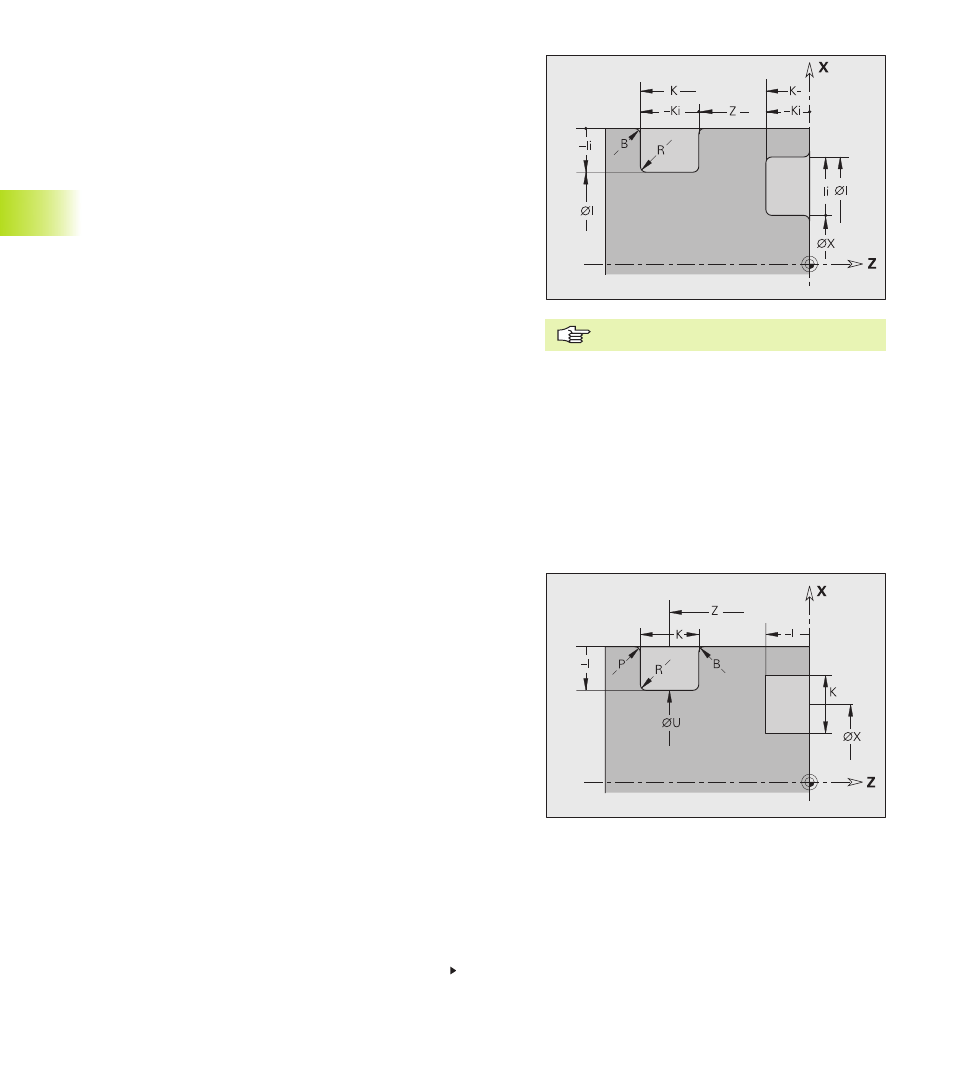

Profundización (standard) G22-Geo
Tronzado en un elemento de referencia paralelo a un eje (G1). A G22
se le asigna el elemento de referencia anteriormente programado.
Parámetros
X:
Punto inicial en la profundización de una superficie transversal
(medida del diámetro)
Z: Punto inicial en la profundización de una superficie cilíndrica
envolvente
I, K: Esquina interior
■ I – profundización (penetración) superficie plana: punto final
de la profundización (medida del diámetro)
■ I – profundización superficie envolvente: base de la
profundización
■ K – profundización superficie plana: base de la
profundización
■ K – profundización superficie envolvente: punto final de la
profundización
Ii, Ki: Esquina interior – incremental (¡atención: signos!)
■ Ii – profundización superficie plana: anchura de
profundización
■ Ii – profundización superficie envolvente: profundidad de
penetración
■ Ki – profundización superficie plana: profundidad de
penetración
Continuación en la página siguiente
Programar ”X” o ”Z”.
4.5 Ór
denes g
eométr
icas
Profundización (penetración) (general) G23-Geo
Tronzado en un elemento de referencia lineal (G1). A G23 se le
asigna el elemento de referencia anteriormente programado. Sobre
la superficie cilíndrica envolvente se aproxima sobre una recta
inclinada de referencia, para profundizar.
Parámetros
H:
Tipo de profundización - por defecto: 0
■ H=0: Profundización simétrica
■ H=1: Giro libre
X: Punto central en la profundización de una superficie transver-
sal (medida del diámetro)
Z: Punto central en la profundización en superficie cilíndrica
envolvente
I: Profundidad y posición de penetración
■ I>0: Profundización por la dcha. del elemento de referencia
■ I<0: Profundización por la izq. del elemento de referencia
K: Anchura de la profundización (sin bisel/redondeo)
U: Diámetro de profundización (diámetro base de la
profundización) - utilizar sólo cuando el elemento de
referencia sea paralelo al eje Z
A: Ángulo de tronzado – por defecto: 0
■ en H=0: 0° <= A < 180° (ángulo entre flancos de tronzado)
■ en H=1: 0° < A <= 90° (recta de referencia del ángulo –
Flancos de tronzado)
■ Ki – profundización superficie envolvente:
punto final de la profundización (anchura de
profundización)
B: Radio exterior/bisel (a ambos lados de la
profundización) – por defecto: 0
■ B>0: radio de redondeo
■ B<0: anchura del bisel (chaflán)
R: Radio interior (en ambas esquinas de la
profundización) - por defecto: 0
