4 DIN PLUS 80

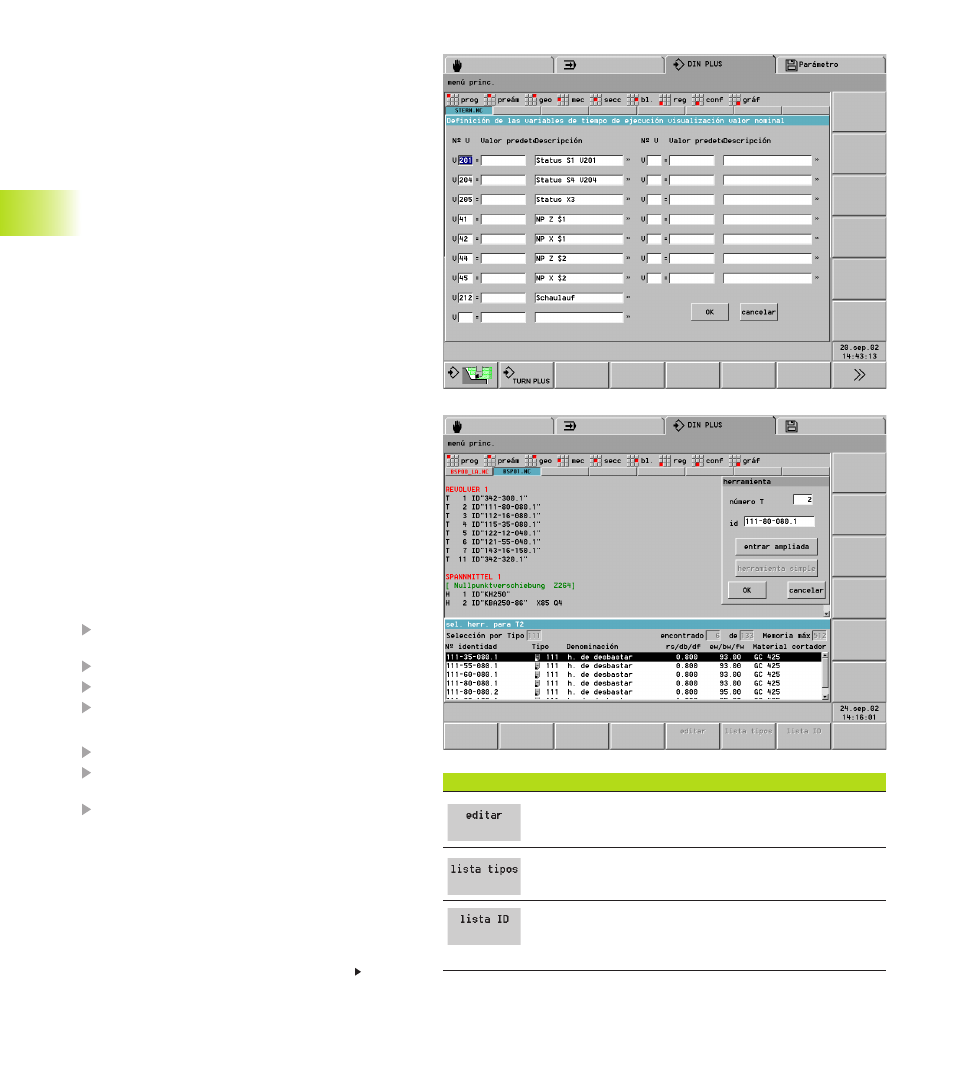

4.4.2 REVÓLVER
REVÓLVER x (x: 1..6) define la ocupación del
portaherramientas x. El número de identidad
(ventana de diálogo „herramienta“) se introduce
directamente o se adopta a partir del banco de
datos de la herramienta. El acceso al banco de datos
de la herramienta se obtiene con los softkeys
„Lista-tipo“ o „Lista ID“.
De forma alternativa se definen los parámetros de
la herramienta en el programa NC.
Introducción de los datos de la herramienta:
„+ seleccionar Tensiónprevia – Ocupación del
revólver
posicionar el cursor en el apartado ”REVOLVER”
pulsar la tecla INS
editar ventana de diálogo ”herramienta”
modificar datos de la herramienta:
posicionar el cursor
Activar RETURN o hacer doble click con el botón
izquierdo del ratón
editar ventana de diálogo ”herramienta”
Parámetros de la ventana de diálogo
”herramienta”
■ número T: posición del portaherramientas
■ ID (Número de identidad): Referencia al banco de
datos – sin introducción: los datos se toman como
„herramientas temporales.
4.4 Identificador
es de secciones de pr
ogr
ama
Continuación en la página siguiente
Acceder al banco de datos de la herramienta mediante Softkey
Editar parámetro de herramienta
Entradas del banco de datos de la herramienta –
clasificadas según el tipo de herramienta
Entradas en el banco de datos de la herramienta –
clasificadas según el número de identidad de la
herramienta
Definición de la visualización de variables
Llamada: Panel de control visualización de variables
en la ventana de diálogo „Edición cabecera del
programa“
En la ventana de diálogo se definen hasta 16 varia-
bles V para el control del desarrollo del programa.
En el funcionamiento automático y la simulación, se
ajustan las variables que se deben consultar dur-
ante la ejecución del programa. Alternativamente se
lleva a cabo la ejecución del programa con los
„Valores prefijados“.
Para cada variable se fija:
■ Número de variables
■ valor predeterminado (valor de inicialización)
■ Descripción (texto con el que esta se consulta
esta variable durante la ejecución del programa)
La definición de la visualización de variables es una
alternativa para la programación con órdenes
INPUTA-/PRINTA.
