8 Medio de accionamiento 386

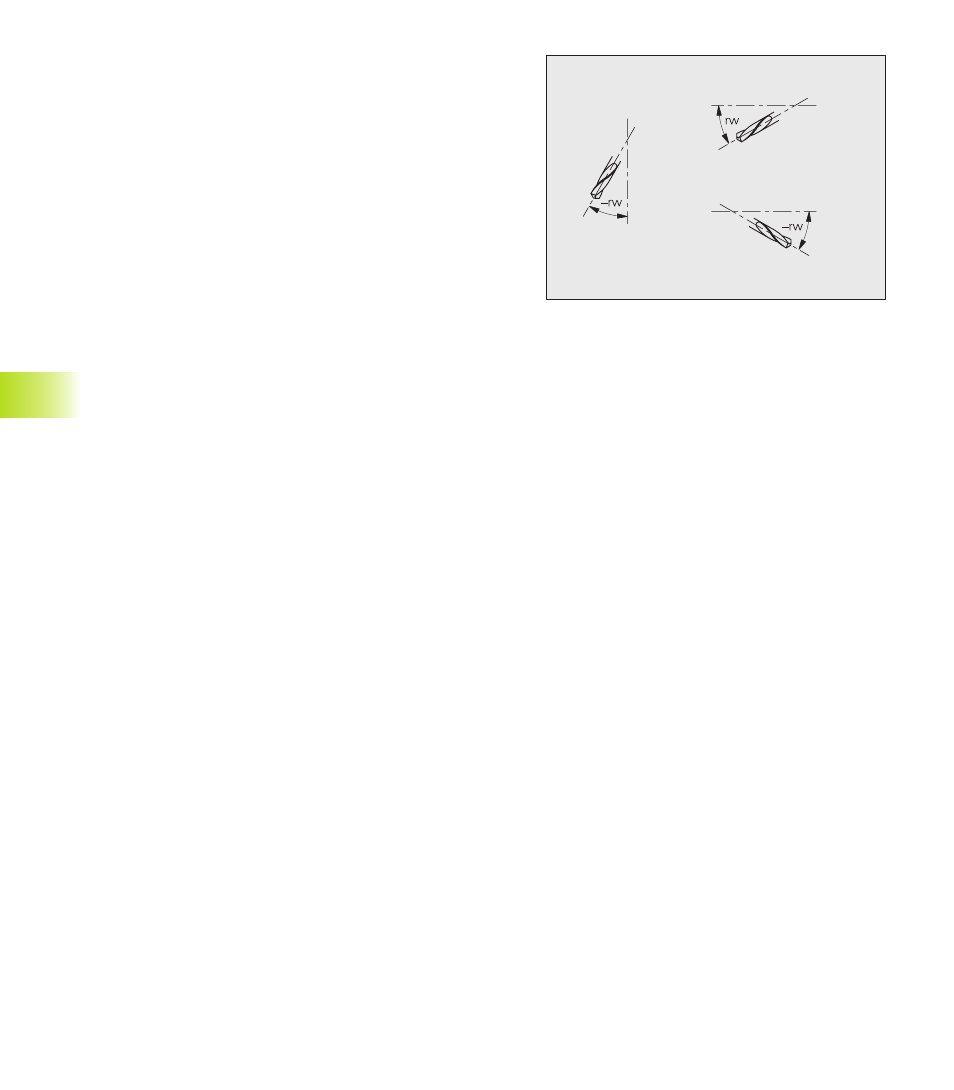

Acotación ”ángulo de posición rw”
■ Corrección CSP: velocidad media (en inglés: cutting speed)
Corrección FDR: avance (en inglés: feed rate)
Corrección deep: profundidad de corte (en inglés:
deep=profundidad)
TURN PLUS multiplica los valores medios calculados en el banco
de datos tecnológico con estos valores de corrección.
■ Tipo de registro – se emplea en tornos con distinto registro de
herramienta. Se emplea la herramienta si posee el mismo tipo de
registro que se ha definido para este lugar de registro (ver
parámetros de máquina 511, ...).
■ Influye en la selección de herramientas y en el posicionamiento
de las mismas en TURN PLUS.
■ Comprobar las funciones en ”ajustar tabla de herramientas”,
para ver si la herramienta puede emplearse en la posición del
revolver prevista.
■ Ángulo de posición (rw): Define el desvío de la dirección de
mecanizado principal en sentido matemático positivo (–90° < rw
< +90°).
TURN PLUS emplea sólo herramientas de torneado y fresado,
que trabajan en la dirección del eje principal o
perpendicularmente al eje principal.
■ Número de dientes: se emplea en „Avance por diente G93“
■ Longitud de voladizo (l. desac.) (ax) – en herramientas de
taladrar y de fresar:
■ herramientas axiales: ax = distancia del punto de referencia de
la herramienta al canto superior del soporte
■ herramientas radiales: ax = distancia del punto de referencia de
la herramienta al canto inferior del soporte (incluso cuando el
taladro/fresa están sujetos en un mandril)
