CNC PILOT 4290 de HEIDENHAIN 249

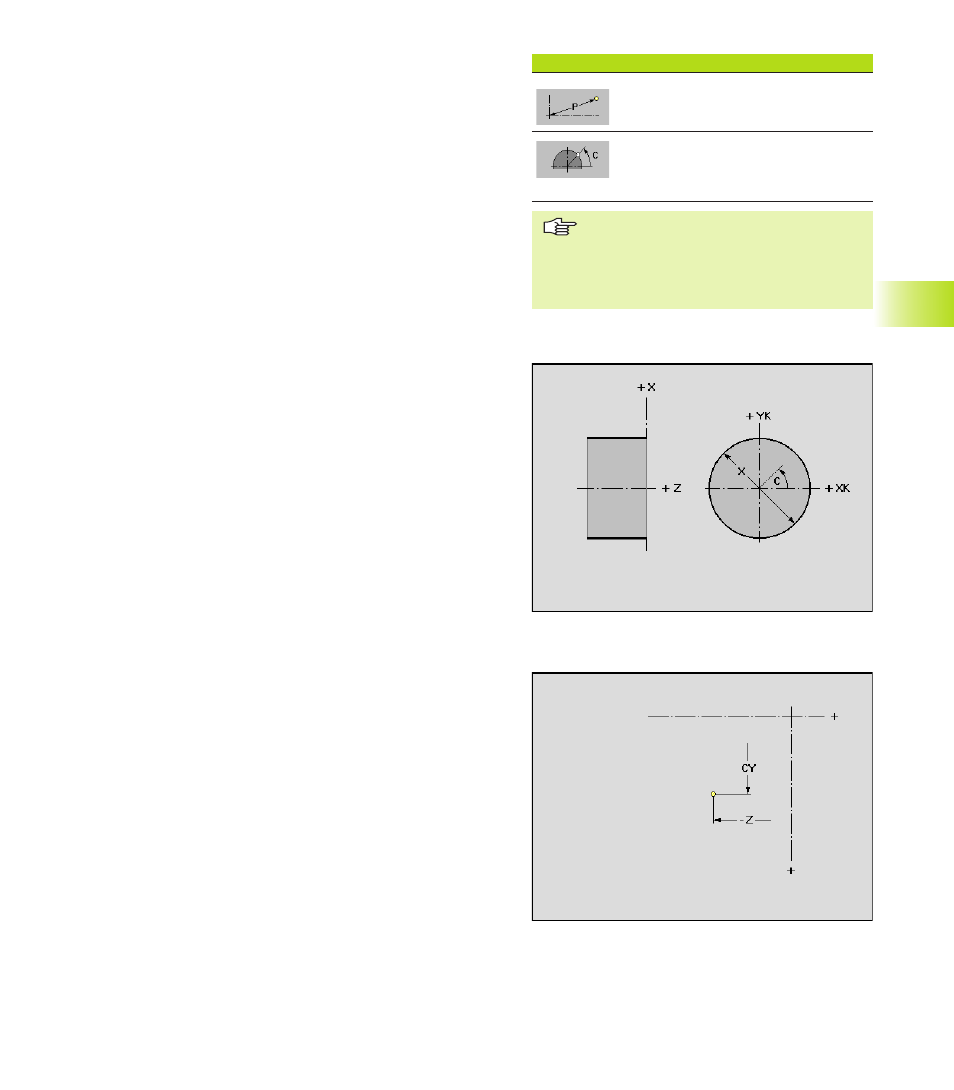

6.6.2 Contornos de la superficie lateral
Medición cartesiana o polar
La „Medida de distancias CY“ se refiere al desarrollo lateral en el
„Diámetro de referencia”.
Profundidad de fresado
En las figuras se indica la ”profundidad P” como parámetro.
Cuando se describen contornos de fresado con elementos
individuales, al finalizar la programación, TURN PLUS abre la
ventana de diálogo ”cajera/contorno”, en la que se pregunta por la
”profundidad P”.
”Profundidad P” > 0 define una ”cajera” (=escotadura).
Punto de arranque en superficie envolvente
Con contorno se determina el punto de arranque.
Parámetros
Z:
Punto inicial del contorno
P: Punto inicial del contorno – polar
CY: Punto inicial del contorno – Ángulo como „Medida de
trayectoria”
C: Punto inicial del contorno – Ángulo
Posición de los contornos en la superficie
envolvente
TURN PLUS acepta la „superficie de referencia“ seleccionada y la
propone como „Diámetro de referencia“.
Ventana de diálogo ”datos de referencia”
X:
Diámetro de referencia
Softkeys „Medida de la superficie lateral“
Medida polar
Ángulo o ángulo como medida de
conexión
Medición polar (Parámetro „P“):
n „P“ se refiere a la superficie lateral
desarrollada.
■ Seleccionar la solución si hay dos
posibilidades de solución. 6.6 Cont
