4 DIN PLUS

96

4.5.6 Contorno superficie frontal/parte posterior

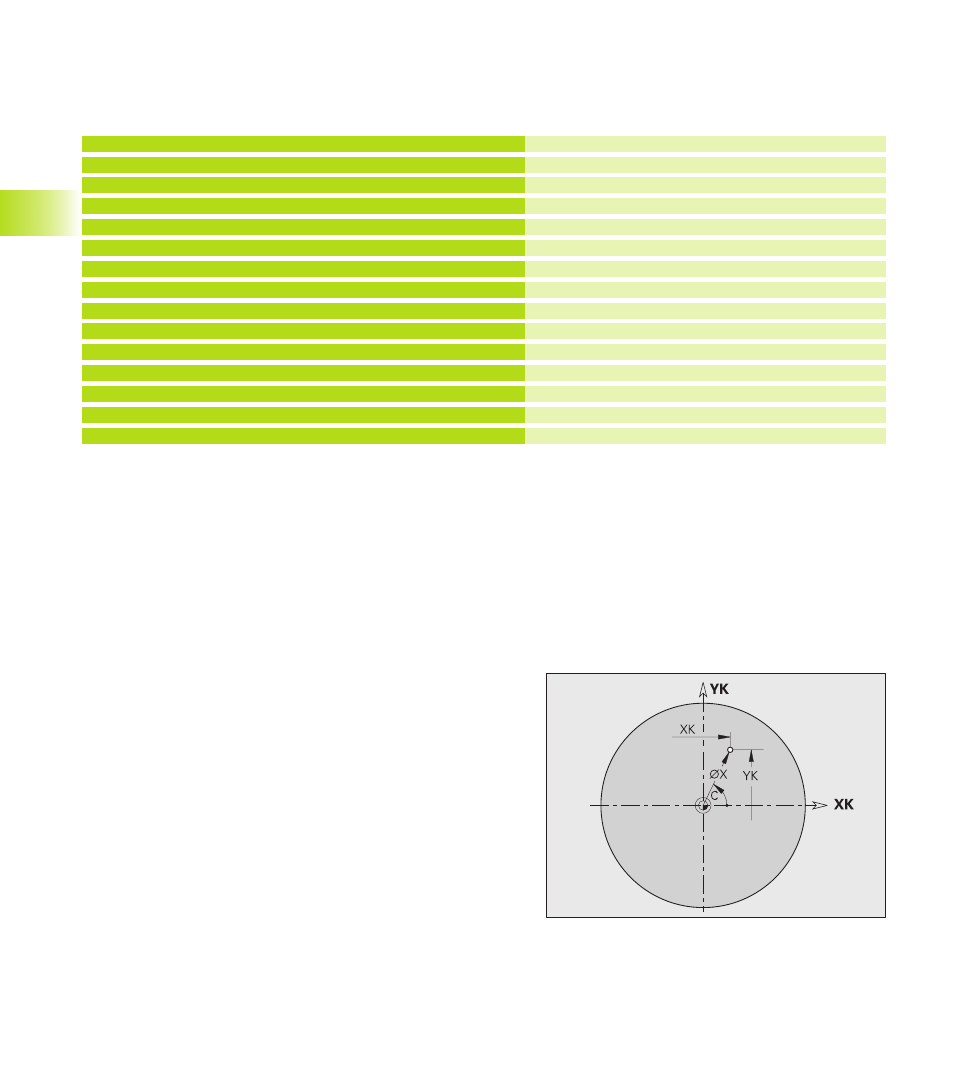

Punto inicial contorno frontal/lateral G100-Geo

Parámetros
X:

Punto de inicio en las coordenadas polares (medida del
diámetro)

C:

Punto de inicio en las coordenadas polares (medida del
ángulo)

XK, YK: Punto inicial en las coordenadas cartesianas

Determinar el plano de referencia

Inicio „Rectángulo“ con profundidad –5

Rectángulo

Inicio „Círculo completo en el rectángulo“ con

profundidad –10

Círculo completo

Final „Círculo completo“

Final „Rectángulo“

Determinar diámetro de referencia

Ranura lineal con una profundidad de -5

Ejemplo ”G308/G309”
. . .
PIEZA ACABADA
. . .
FRENTE Z0
N7 G308 P-5
N8 G305 XK-5 YK-10 K50 B30 R3 A0
N9 G308 P-10

N10 G304 XK-3 YK-5 R8
N11 G309
N12 G309
SUPERF. ENVOLVENTE X100
N13 G311 Z-10 C45 A0 K18 B8 P-5
. . .

4.5 Ór

denes g

eométr

icas

Final cajera/isla G309-Geo

Final de un „Plano de referencia”. ¡ Cada plano de referencia
definido con G308 debe finalizar con G309 !
