CNC PILOT 4290 de HEIDENHAIN 365
7.5 P
arámetr
os de mecanizado
Acabado – análisis de mecanizado

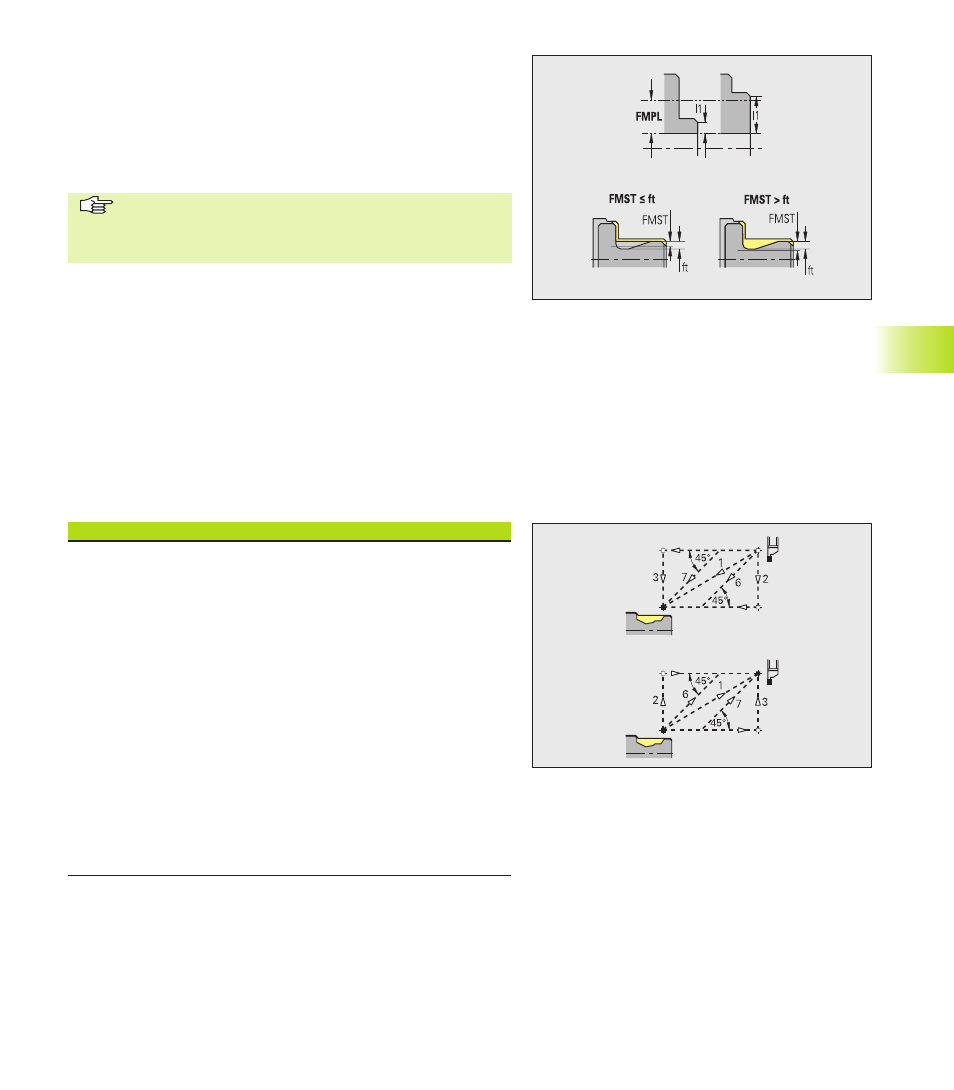

■ Longitud transversal mínima [FMPL] – TURN PLUS revisa el
elemento delantero del contorno exterior a acabar. Se tiene:
■ Pieza acabada con contorno interior:
■ FMPL >= l1: sin corte transversal extra
■ FMPL < l1: con corte transversal extra
■ Pieza acabada sin contorno interior: siempre con corte transver-
sal extra
■ El corte transversal extra se realiza desde fuera hacia
dentro.
■ La ”desviación angular transversal PWA” no influye en
el análisis de elementos transversales.
■ Profundidad de corte de acabado máxima [FMST] – define la
profundidad de penetración admisible para entalladuras no
mecanizadas. El ciclo de acabado (G890) decide en base a estos
parámetros si se mecanizan entalladuras (forma E, F, G) en el
proceso de acabado del contorno. Se tiene:
■ FMST > ft: con mecanizado de entallado libre (ft: profundidad de
tallado libre)
■ FMST <= ft: sin mecanizado de tallado libre
■ Número de giros en bisel o redondeo [FMUR] – El avance se
reduce, hasta que como mínimo se realizan los giros FMUR
(evaluación: ciclo de acabado G890).
6 – Penetrar
Penetrar - aproximación y salida
■ Aproximación penetración exterior [ANESA]
■ Aproximación penetración interior [ANESI]
■ Salida penetración externa [ABESA]
■ Salida penetración interior [ABESI]
Penetración de contornos - aproximación y salida
■ Aproximación penetración contorno exterior [ANKSA]
■ Aproximación penetración contorno interior [ANKSI]
■ Salida penetración contorno exterior [ABKSA]
■ Salida penetración contorno interior [ABKSI]
Tipo de arranque/de parada:
■ 1: dirección X- y Z simultáneas
■ 2: primero en dirección X a continuación en dirección Z
■ 3: primero en dirección Z- a continuación en dirección X
■ 6: movimiento acoplado, dirección X- antes de la dirección Z
■ 7: movimiento acoplado, dirección Z- antes de la dirección X
Los movimientos de arranque y de parada tienen lugar en marcha
rápida (G0).
