5 Simulación gráfica 200
5.1.2 Aclaraciones sobre el manejo
Activar simulación
Cargar programa NC
Ajustar ventana de simulación (ventana frontal, la-
teral etc.)
Ajustar modo de simulación (frase a frase, frase
base o sin sujeción)
Seleccionar tipo de simulación (contorno,
mecanizado, movimiento)
Pulsar ”nuevo”
Modo de simulación „sin parada“:
■ „Parar“ detiene la simulación
■ „Continuar“ continúa la simulación
Modo de simulación „Frase individual o frase
base“:
■ la simulación se detiene tras cada frase
individual/frase base
■ „Continuar“ continua la simulación
Durante una Parada de simulación es posible
modificar el modo, efectuar otros ajustes o cambiar
a medición

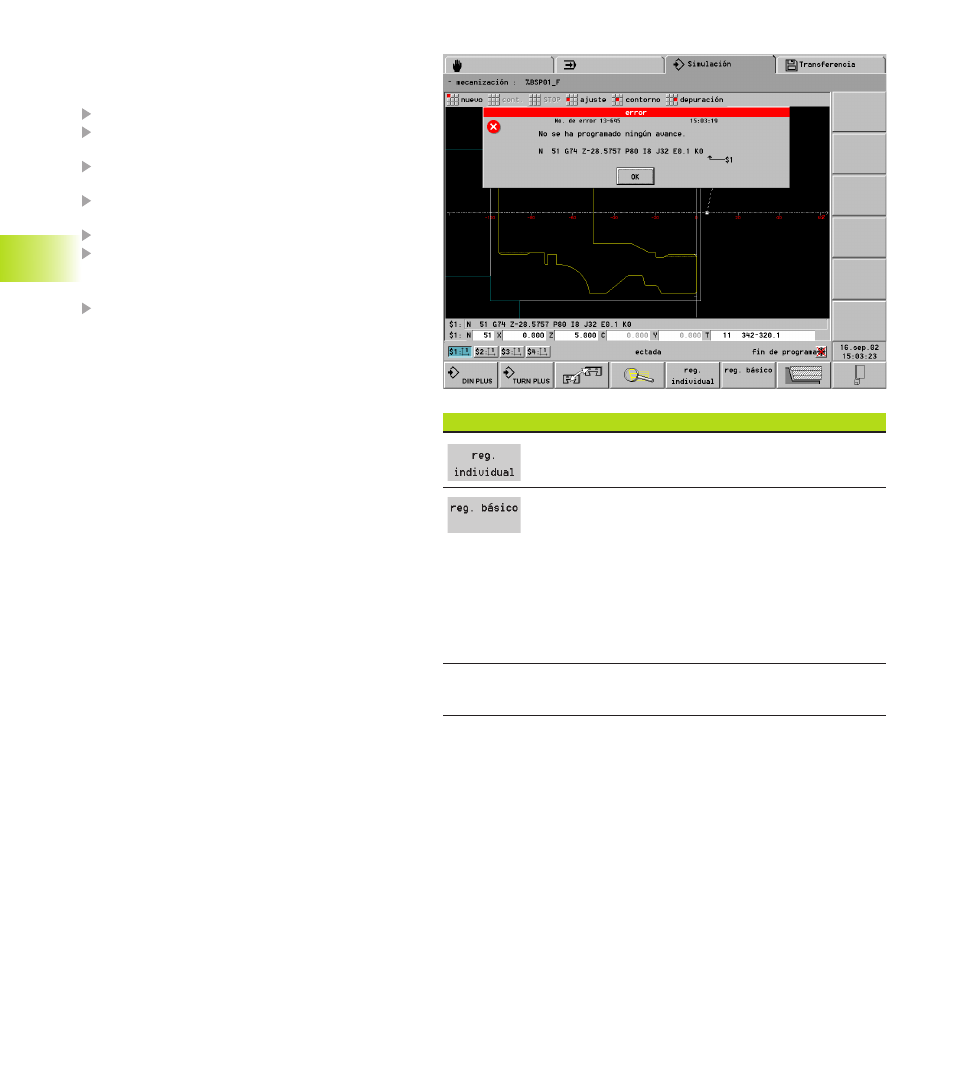

Errores y advertencias
Cuando aparecen advertencias en el programa NC,
éstas se emiten en la línea de encabezamiento. En
una parada de simulación o tras la simulación se
llama con el punto de menú „Ajuste(s) –
Advertencias“ Avisos existentes. Si se encuentran
introducidas varias advertencias, pasar con ENTER
al siguiente aviso.
El CNC PILOT borra una advertencia cuando se
pulsa ENTER. Como máximo se memorizan 20
advertencias.
La simulación se interrumpe cuando aparecen
errores en la traducción del programa NC.
5.1 Modo de funcionamiento Simulación
Softkeys „Ajustar modos de simulación“
Parada tras cada frase fuente NC. „Continuar“ simula
la siguiente frase fuente NC.
■ Simulación del contorno: parar después de cada
elemento de contorno individual. Las macros del
contorno (ciclos de contorno) se ”descomponen”.
„Continuar“ presenta el siguiente elemento del
contorno.
■ Simulación de mecanizado o de movimiento: parar
tras cada trayectoria de desplazamiento. Los ciclos de
mecanizado se ”descomponen”. „Continuar“ simula la
siguiente trayectoria de desplazamiento.
Sin parada (Las softkeys frase individual y frase base no se
encuentran pulsadas): La simulación se lleva a cabo „sin parada“.
