4.18.3 Mecanizado completo
Como mecanizado completo se determina el mecanizado anterior y
el mecanizado posterior en un programa NC. El CNC PILOT le ayuda
en los mecanizados completos de la superficie en todas las
máquinas de diseño normal. Para ello se dispone de funciones
como la entrega de piezas sincronizada angularmente con cabezal
girando, desplazamiento a un tope fijo, tronzado controlado y
transformación de coordenadas. De esta forma se garantiza un
mecanizado completo en un tiempo óptimo, así como una
programación sencilla.
En un programa NC se describe el contorno de torneado, los
contornos para el eje C (o bien eje Y), así como el mecanizado
completo. Hay programas expertos disponibles para el reajuste de
la pieza que respetan la configuración del torno. También se puede
emplear el mecanizado completo de superficie para tornos con un
cabezal principal.
Nociones básicas
Contorno posterior en el eje C: El eje XK, así como el eje C se
orientan en relación a la pieza, no al cabezal. De aquí obtenemos
para la parte posterior:
■ Orientación del eje XK: ”hacia la izq.” (superficie frontal: hacia la
dcha.”)
■ Orientación del eje C: ”en sentido horario”
■ Sentido de giro en los arcos de círculo G102: ”sentido
antihorario”
■ Sentido de giro en arcos de círculo G103: ”en sentido horario”
Contorno posterior en el eje Y: El eje X está igualmente orientado
hacia la pieza. De aquí obtenemos para la parte posterior:
■ La orientación del eje X es ”hacia la izquierda” (superficie fron-
tal: ”hacia la derecha”)
■ Sentido de giro en los arcos de círculo G2: ”sentido
antihorario”
■ Sentido de giro en los arcos de círculo G3: ”en sentido horario”
Torneado: El CNC PILOT realiza el mecanizado completo con
funciones de conversión y espejo para que los principios de
funcionamiento
■ los movimientos en dirección + parten de la pieza
■ los movimientos en dirección - van hacia la pieza
se cumplan en el mecanizado de la parte posterior.
Normalmente el constructor de la máquina prepara el torno con
determinados programas expertos para la transmisión de piezas.

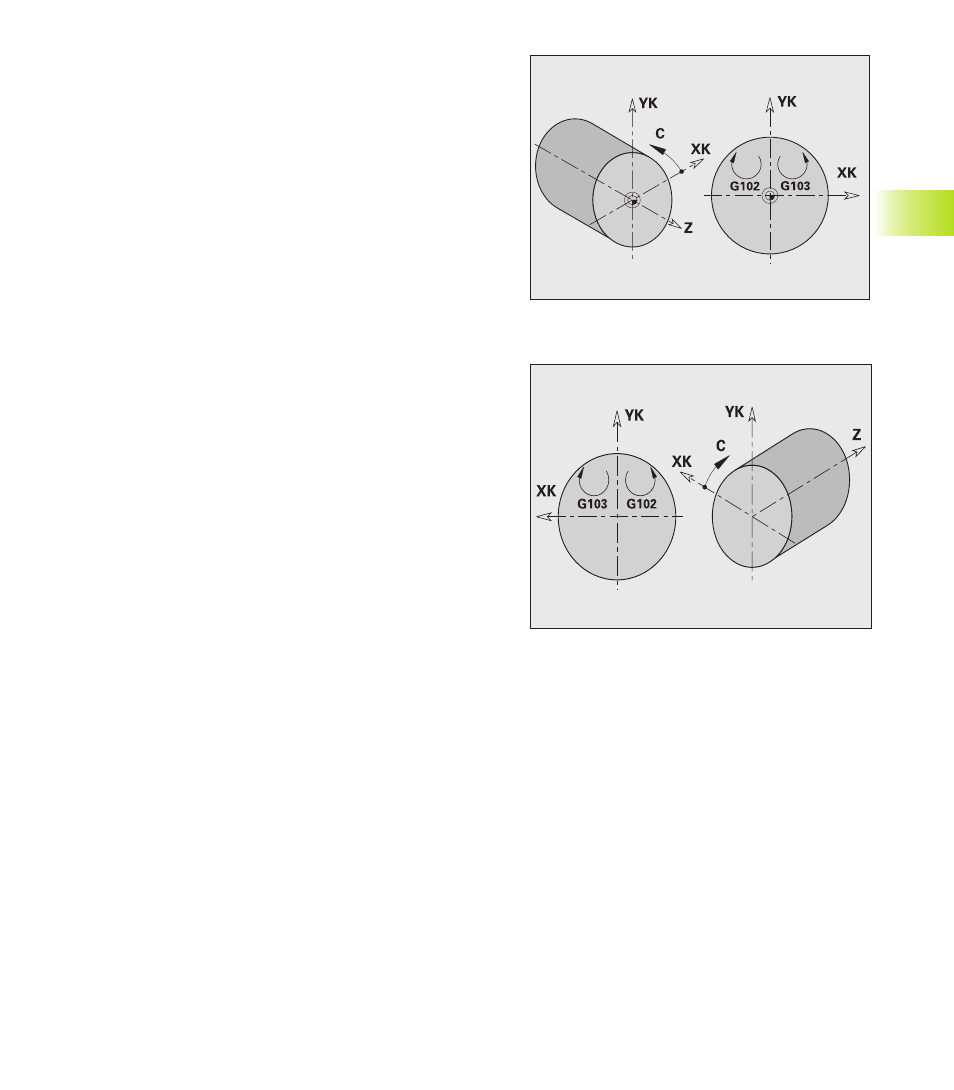

Parte frontal
Parte posterior
