6 TURN PLUS 278

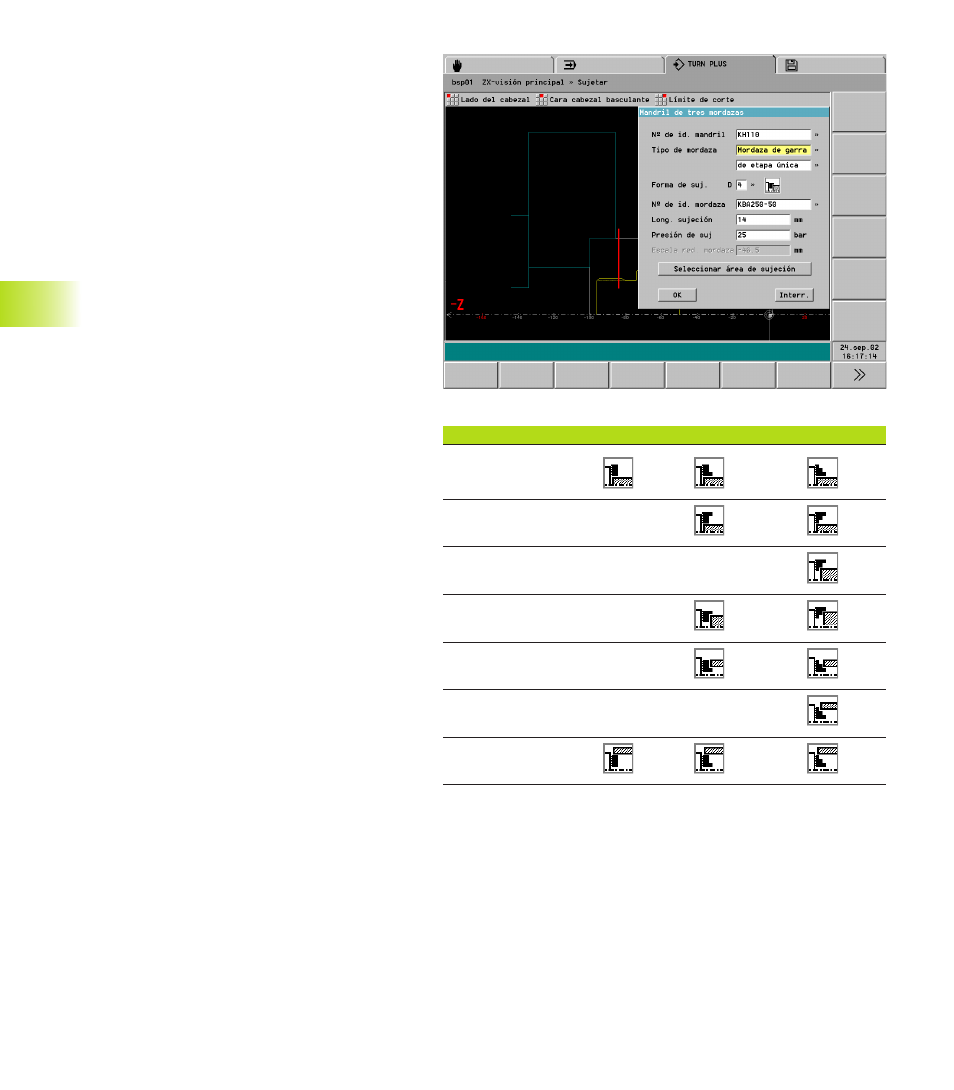

Párametro plato de dos, tres o cuatro mordazas:
Nº de identidad del mandril
Tipo de mandril: definir tipo de mandril y graduación
Rotura de viruta: sujeción interior/exterior y fijar
nivel de sujeción
Nº de identidad de la mordaza
Longitud de sujeción: se determina según la
mordaza y la rotura de viruta. Corregir el
valor de la longitud de ajuste desviada.
Presión de sujeción: se acepta en el
”encabezamiento del programa” - TURN
PLUS no evalúa los parámetros
Medida de ajuste de mordaza: distancia del vértice
exterior del mandril – Vértice exterior de la
mordaza; medida negativa: la mordaza
sobresale del mandril (la medida sirve de
información)
Seleccionar„Zona de sujeción“: fijar lugar del
medio de sujeción
■ en contornos con chaflán. redondeos o
elementos en arco, marcar la zona
„alrededor del vértice de sujeción
■ en zonas rectangulares marcar un
elemento que limite con el vértice de
sujeción
Forma de la sujeción sin niveles con un nivel de dos niveles
D=1
D=2
D=3
D=4
D=5
D=6
D=7
