6 TURN PLUS 254

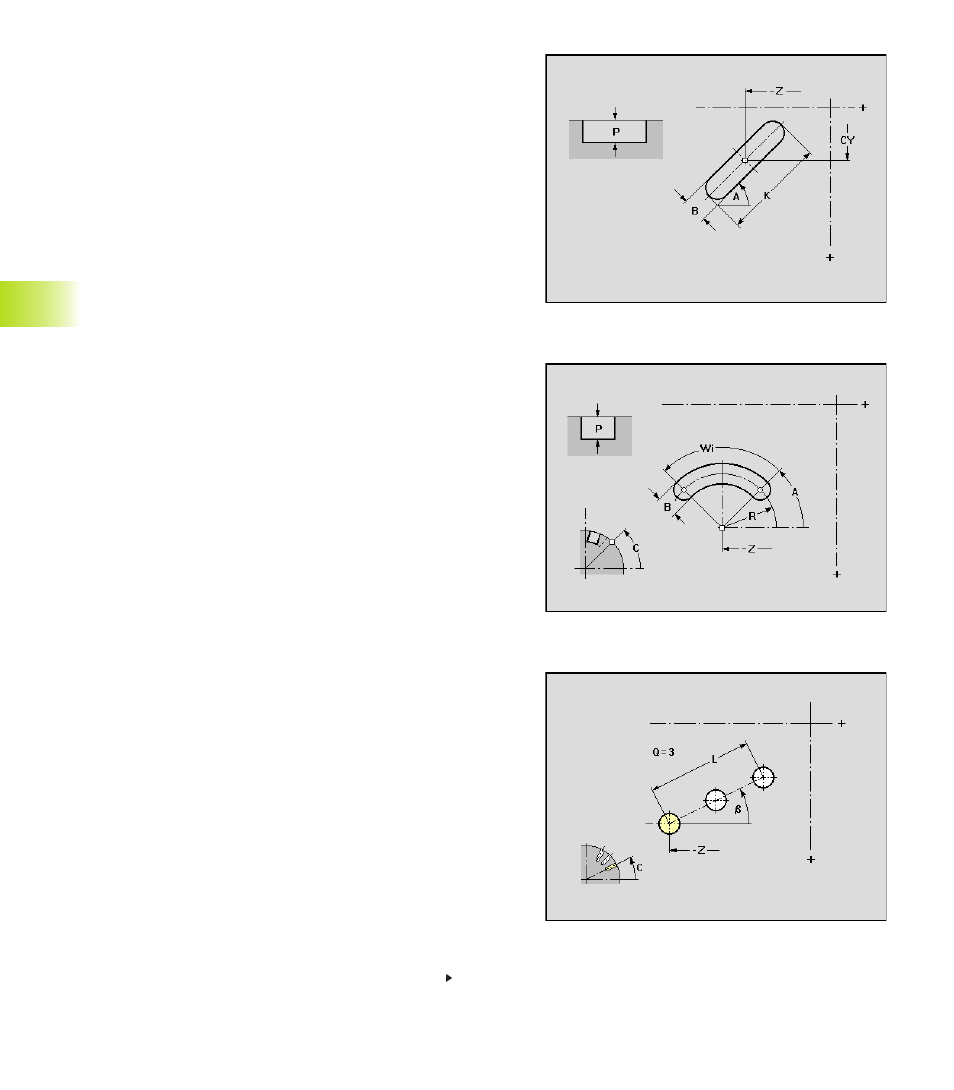

Ranura circular
Parámetros
Z:
Punto central de la figura
CY: Punto central de la figura – ángulo como „medida de
tramo”
C: Punto central de la figura – ángulo
A: Ángulo inicial (punto inicial) de la ranura (referencia: eje Z)
W: Ángulo final (punto final) de la ranura (referencia: eje Z)
R: Radio de curvatura (ref. trayectoria del punto central de la
ranura)
B: Anchura de la ranura
P: Profundidad de la figura
Ranura lineal
Parámetros
Z:
Punto central de la figura
CY: Punto central de la figura – Ángulo como „Medida de
distancia”
C: Punto central de la figura – Ángulo
A: Angulo del eje longitudinal de la ranura (ref.: eje Z)
K: Longitud de la ranura
B: Anchura de la ranura
P: Profundidad de la figura
6.6 Cont
or
nos del eje C
Continuación en la página siguiente
Modelo lineal de taladros, modelo lineal de figuras
Parámetros
Z:
Punto inicial del modelo
CY: Punto inicial del modelo – Ángulo como „Medida de
trayectoria”
C: Punto inicial modelo – ángulo
Q: Número de figuras
K: Punto final del modelo
Ki: Distancia entre las figuras (en la dirección Z)
CYE: Punto final del modelo – Ángulo como „Medida de
recorrido”
CYi: Distancia entre los dibujos – como „Medida de recorrido”
