7 CNC PILOT 4290 de HEIDENHAIN
Coordenadas absolutas
Cuando las coordenadas de una posición se refieren al punto cero
de la pieza, se denominan coordenadas absolutas. Cada posición de
una pieza está determinada claramente mediante coordenadas
absolutas.
1.4 Nociones básicas

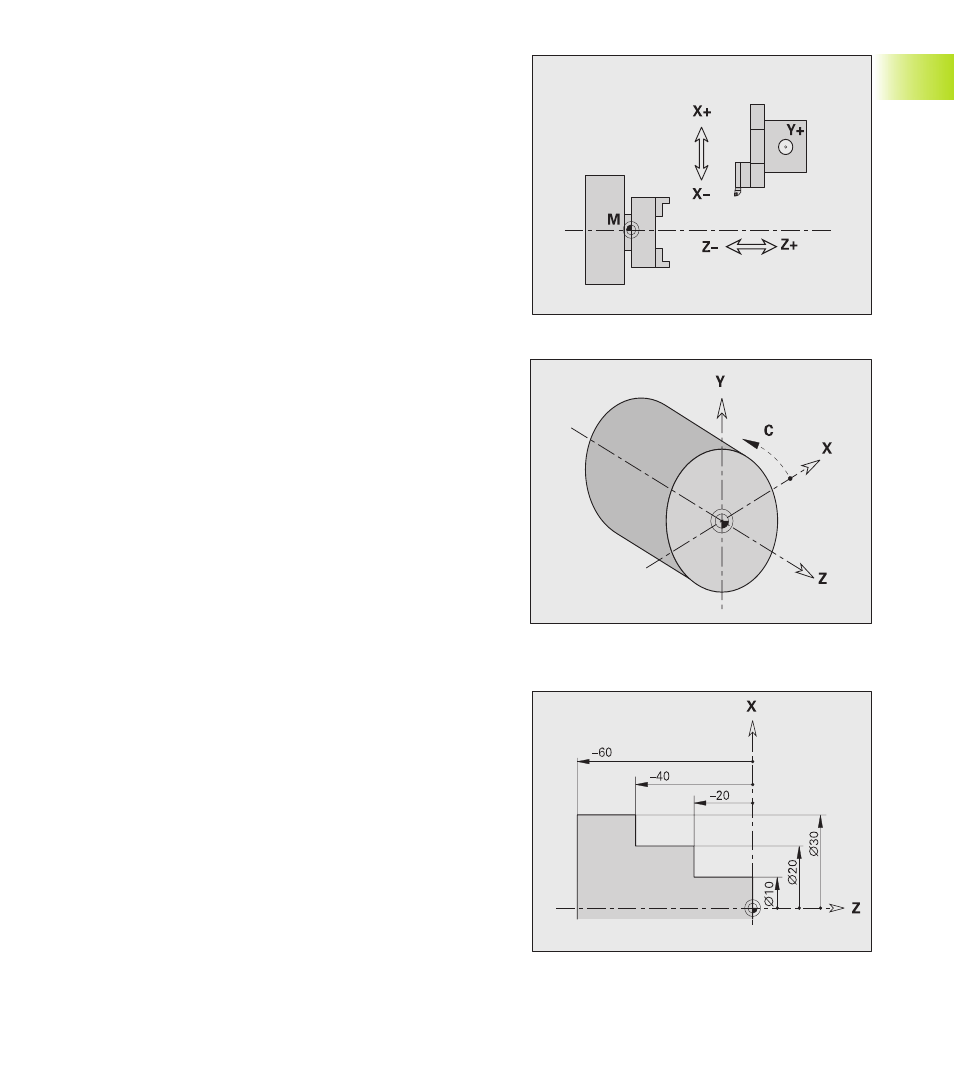

Denominación de los ejes
Se denomina carro transversal al eje X y carro de bancada al eje Z.
Todos los valores X visualizados y programados se toman como
diámetro. En TURN PLUS se determina si los valores X deben
interpretarse como valores de diámetro o como valores de radio.
Tornos con eje Y: el eje Y se encuentra perpendicular al eje X y al Z
(sistema cartesiano).
Para los desplazamientos se tiene en cuenta:
■ Los desplazamientos en sentido + parten de la pieza
■ Los movimientos en sentido - van hacia la pieza
Sistema de coordenadas
La introducción de coordenadas de los ejes principales X, Y y Z se
refieren al cero pieza - Se citan las excepciones a esta regla.
Las indicaciones angulares para el eje C se refieren al ”punto cero
del eje C” (condición previa: que el eje C esté configurado como
eje principal).
