CNC PILOT 4290 de HEIDENHAIN 89

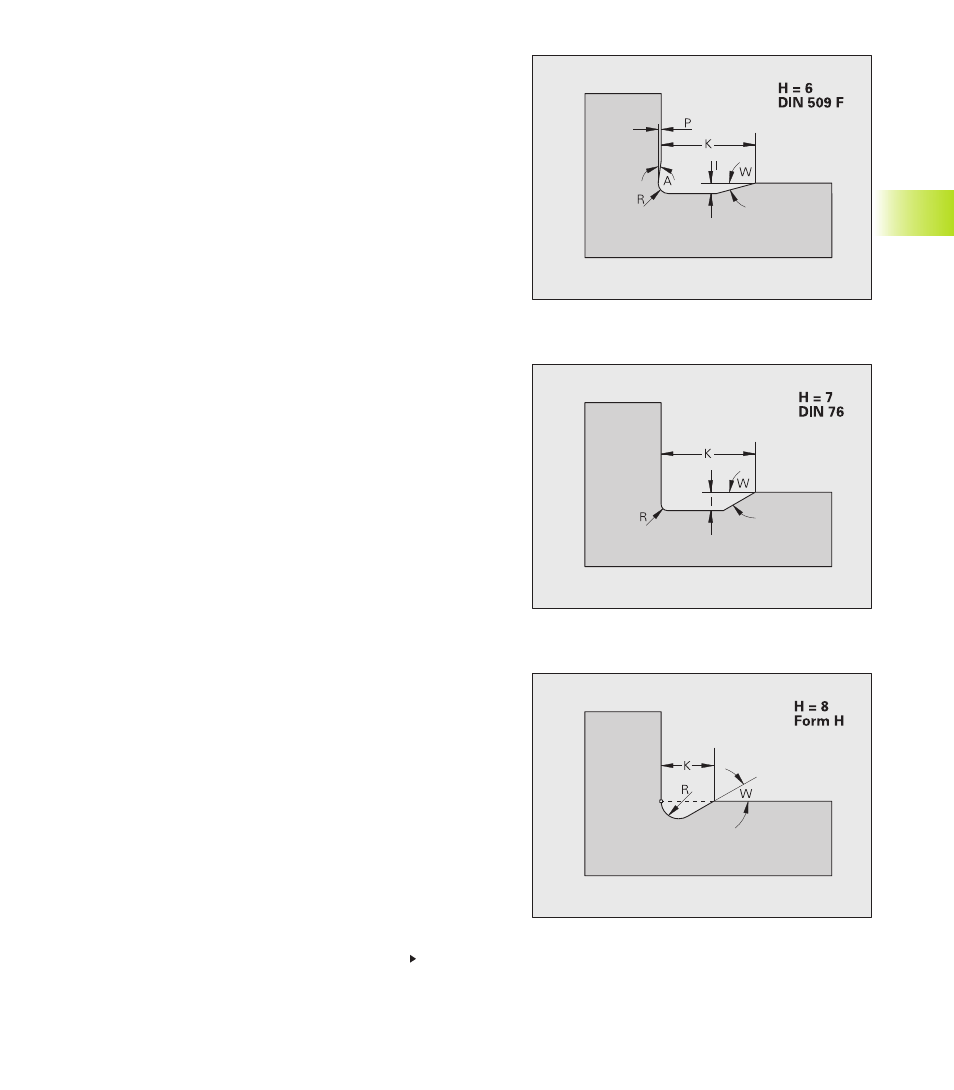

Tallado DIN 509 F (H=6)
Parámetros
I:
Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
R: Radio de la entalladura (en ambas esquinas de la entalladura)
P: Prof. de refrentado
W: Angulo de la entalladura
A: Angulo transversal
El parámetro que no se ha introducido lo determina el CNC PILOT
dependiendo del diámetro (ver „
11.1.3 Parámetro de entalladura
DIN 509 F“).
Tallado DIN 76 (H=7)
Parámetros
I:
Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
R: Radio de la entalladura (en ambas esquinas de la misma) -
por defecto: R=0,6*I
W: Angulo de la entalladura – por defecto: 30°
Tallado forma H (H=8)
Si no se indica el ángulo W, éste se calcula en base a K y R.
Entonces el punto final de la entalladura se encuentra sobre el
”punto de la esquina del contorno”.
Parámetros
K:
Anchura de la entalladura
R: Radio de la entalladura
W: Angulo de profundización
Continuación en la página siguiente
