4 DIN PLUS 192

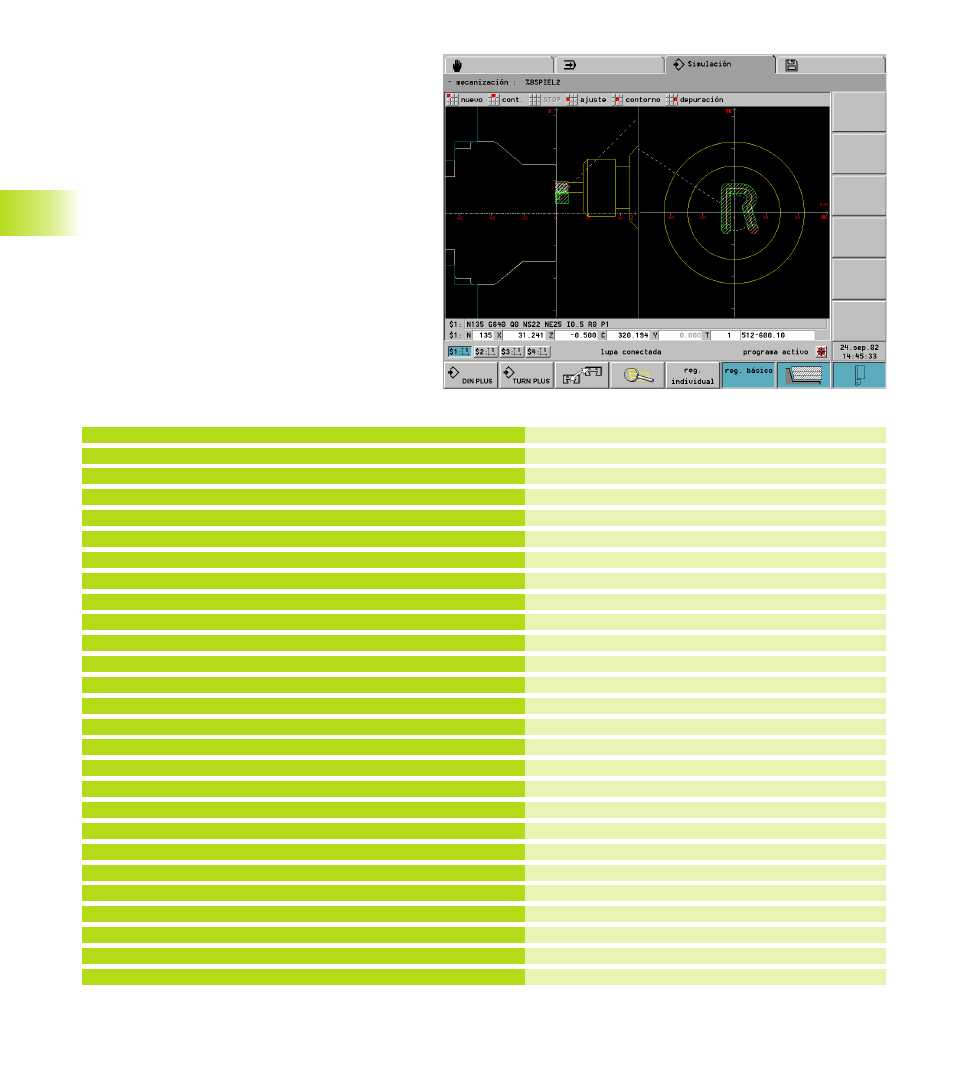

Ejemplo: mecanizado completo en un torno con un
cabezal
El ejemplo muestra el mecanizado de la prte frontal
y de la parte posterior en un programa NC.
La pieza se mecaniza en la parte frontal - después
se realiza el cambio de posición de la pieza
manualmente. A continuación se mecaniza la parte
posterior.
El programa experto refleja y desplaza el contorno
para la 2ª sujeción.
ENCABEZAMIENTO DEL PROGRAMA
#SCHLITTEN $1 $2 [CARRO]
REVOLVER 1
T1 ID”512-600.10”
T2 ID”111-80-080.1”
T4 ID”121-55-040.1”
MEDIO DE SUJECIÓN 1 [desplazamiento del punto cero
Z233]
H1 ID”3BACK”
H2 ID”KBA250-86” X100 Q4.
PIEZA EN BRUTO
N1 G20 X100 Z100 K1
PIEZA ACABADA
. . .
FRENTE Z0
. . .
PARTE POSTERIOR Z-98
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
N25 G101 XK-12 YK-10
N26 G309
Ejemplo: mecanizado completo en una máquina
con un cabezal
4.1
