CNC PILOT 4290 de HEIDENHAIN 101

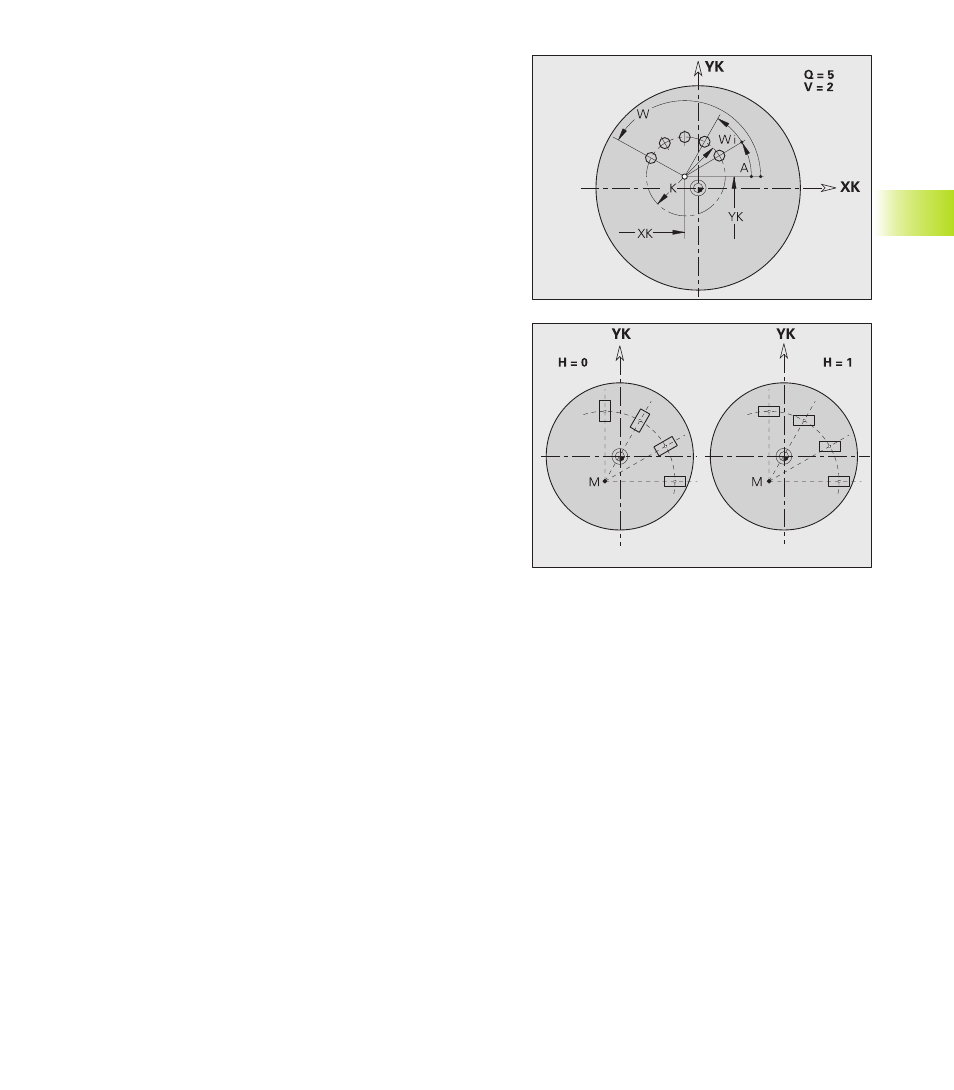

Modelo circular lado frontal/posterior G402-Geo
G402 se activa en la figura/el taladro defienido en la frase continua
(G300..305, G307).
Instrucciones de programación
■ Programar taladro/figura en frase continua sin punto central –
Excepción ranura circular: el „punto central del arco I, J“, se
añade a la posición modelo (ver „
4.5.8 Modelo circular con
ranuras circulares“).
■ El ciclo de fresado (sección MECANIZADO) llama, en la frase
siguiente, al taladro/figura - no a la definición del modelo.
Parámetros
Q:
Número de figuras
K: Diámetro del modelo
A: Angulo inicial – posición de la primera figura (referencia : eje
XK - por defecto: 0°
W: Angulo final – posición de la primera figura (referencia : eje XK
- por defecto: 360°
Wi: Ángulo entre figuras
V: Dirección (orientación) – error: 0
■ V=0 – sin W: división del círculo completo
■ V=0 – con W: división en arco circular más largo
■ V=0 – con Wi: el signo de Wi determina la dirección (Wi<0:
en sentido horario)
■ V=1 – con W: en sentido horario
■ V=1 – con Wi: en sentido horario (el signo de Wi no tiene
significado)
■ V=2 – con W: en sentido antihorario
■ V=2 – con Wi: en sentido antihorario (el signo Wi no tiene
significado)
XK, YK: punto central en coordenadas cartesianas
H: Posición de las figuras – por defecto: 0
■ H=0: posición normal – las figuras giran alrededor del punto
central del círculo (rotación)
■ H=1: posición original - la posición de la figura referida al
sistema de coordenadas no varía (traslación)
