8 Medio de accionamiento 382
Ventana de diálogo parámetro 2 G S TP

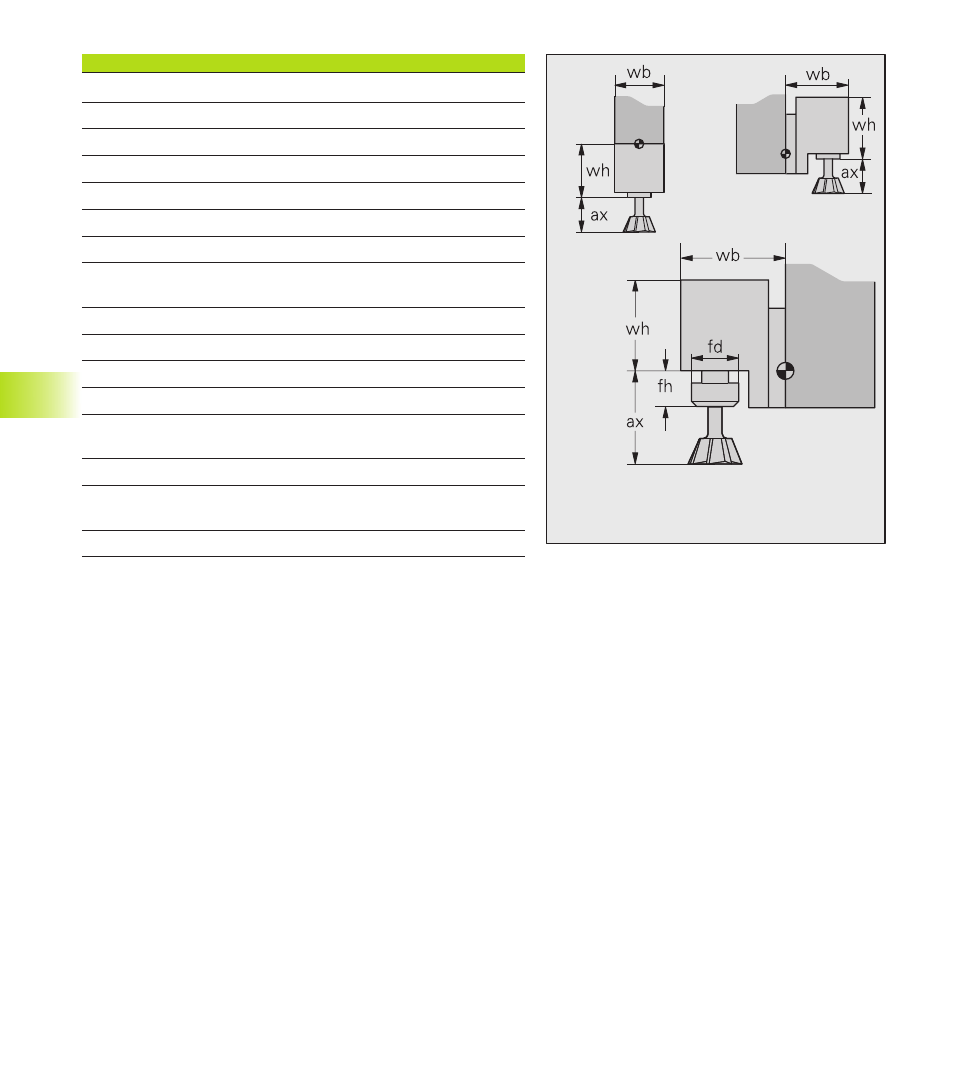

anch. DIN: tipo de portaherramientas – • –
anch. ph. (wh): altura del portaherramientas – • –
anch. ph. (wb): anchura del portaherramientas – • –
diá.man.(fd): diámetro del mandril – *1 –
alt.man.(fh): altura del mandril – *1 –
l.desac (ax): longitud del voladizo – • –
paso (hf): paso de roscado • – –
Número de velocidades (gb) en roscas de
varias entradas
– – –
tip.dentado de la fresa - véase lista de palabras fijas – – •
disponibl..:disponibilidad física • – •
No. imagen: número de imagen – • –
mat. corte: material de corte – – •
corr. CSP: factor de corrección de la
velocidad de corte
– – •
corr. FDR: factor de corrección del avance – – •
corr.prof.: factor de corrección de la
profundidad de corte
– – •
tip. alojamiento: tipo de alojamiento • – •
Lista de palabras fijas ”tipo de dentado”:
■ 0: indefinido
■ 1: recto superficie frontal
■ 2: inclinado superficie frontal
■ 3: recto circunferencia
■ 4: inclinado circunferencia
■ 5: recto superf. frontal y circunferencia
■ 6: inclinado superf. frontal y circunferencia
■ 7: especial
*1: En fd=0/fh=0 no se representa un mandril
G: Datos básicos
S: Representación de herramientas (simulación)
TP: TURN PLUS
Veáse también:
■ „ 8.1.4 Multiherramientas Control del tiempo de espera“
(Parámetro de la tercera ventana de diálogo)
■ „ 8.1.5 Advertencias a los datos de herramienta“
■ „ 8.1.6 Portaherramientas, posición de registro“
Ejemplo tipo de herramienta 611
