4 DIN PLUS 76
Submenú ”mecanización”
G: introducción directa del número G - o llamada a la
lista G
menú G: activa menús con funciones G
M: introducción directa del número M
menú M: activa menús con funciones M
T: llamada a la herramienta
F: llamada a ”G95 - avance por revolución”
S: llamada a ”G96 - velocidad de corte”
instrucciones para estructurar el programa
gráfico: activa/actualiza el contorno en la ventana gráfica.

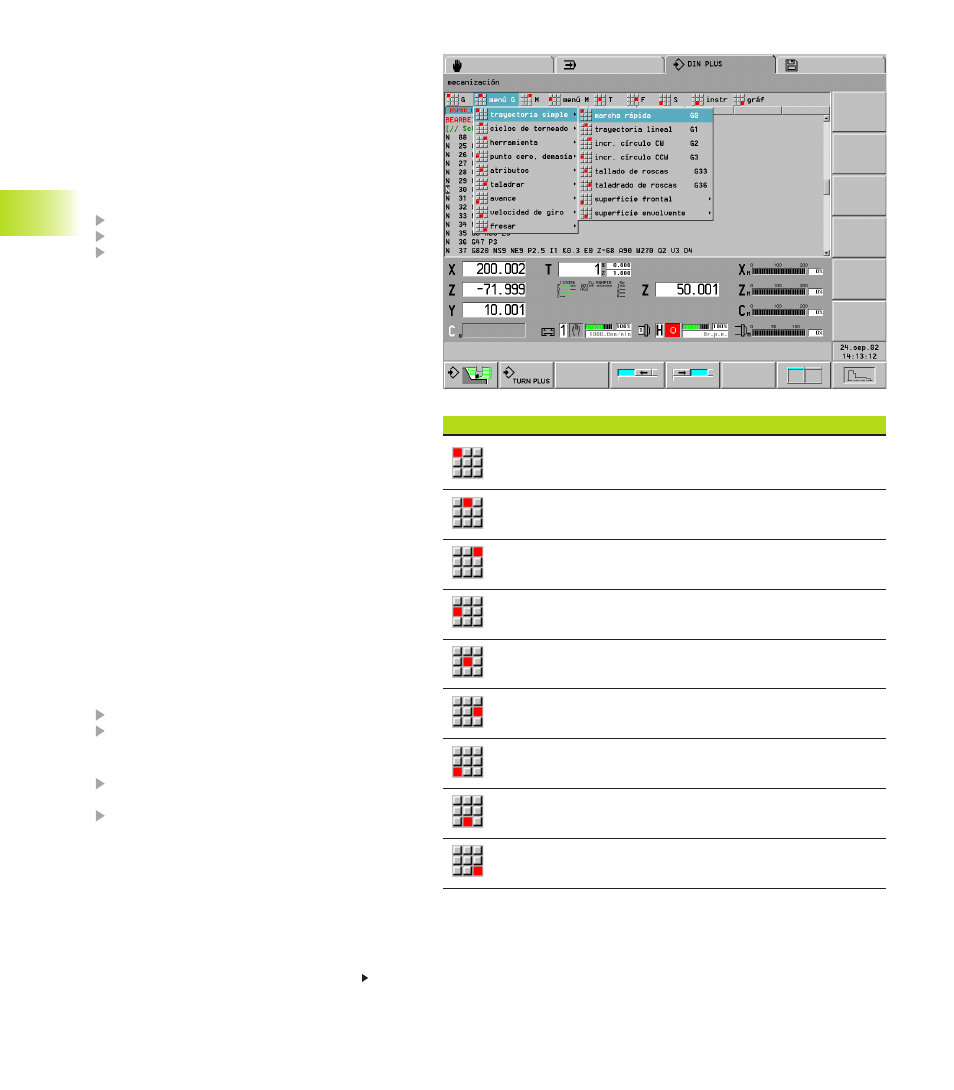

4.3.3 Menú ”mecanización”
El submenú ”mecanización” contiene las funciones
G y M, así como otras ”indicaciones” para la
sección MECANIZADO.
Selección de funciones G:
■ Si se conoce el número G: seleccionar ”G” e
introducir el número
■ Si no se conoce el número G:
seleccionar ”G”
Activar softkey „CONTINUAR“
Seleccionar función G de la lista „Número G“
■ ”Menú G”: seleccionar la función G en base al
menú
Selección de funciones M:
■ Si se conoce el número M: seleccionar ”M” e
introducir el número
■ ”Menú M”: seleccionar la función M en base al
menú
Puntos del menú individuales:
■ T – Llamada de herramienta
Programar el número T (ver „Herramientas
4.6.7,
correcciones“). Una lista visualiza en la sección
„Revólver“ herramientas declaradas.
■ F : llamada a ”G95 - avance por revolución”
■ S : llamada a ”G96 - velocidad de corte”
Grupo del menú ”instr(ucción)”:
■ palabras DIN PLUS – se llama a la lista con:
■ instrucciones para la estructuración del
programa
■ instrucciones para entradas/salidas
■ Variables – Introducir variable o expresión
matemática
■ / = plano de ocultación
introducir ”plano de ocultación 1..9”
el CNC PILOT escribe el plano de ocultación
antes del registro NC (ejemplo: /3 N 100 G...)
■ $ carro
introducir ”nº de carro” (se pueden introducir
varios números de carro sucesivamente)
el editor DIN escribe los números de los carros
delante del registro NC (ejemplo: $1$2 N 100 G...)
Continuación en la página siguiente
4.3 El editor DIN PLUS
