Ciclo Radio G87

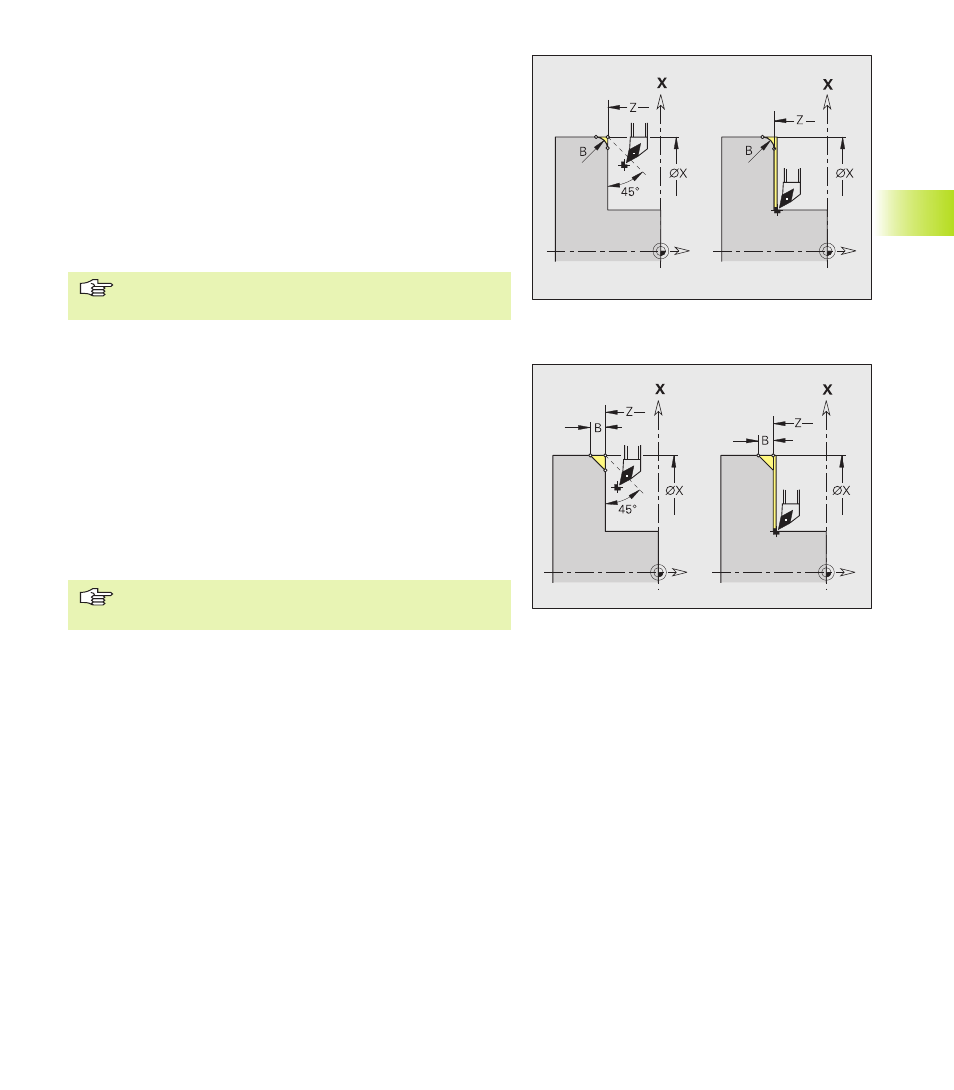

G87 genera radios de transición en esquinas interiores y exteriores
rectangulares paralelas al eje. La dirección se deriva de la „Posición/
dirección de mecanizado” de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando
la herramienta se encuentra antes de la ejecución del ciclo sobre la
coordenada X o Z del punto de la esquina.
Parámetros
X, Z: Punto de la esquina (medida del diámetro X)
B Radio
E Avance reducido – por defecto: avance activado
■ Se realiza la corrección del filo de la cuchilla:
■ Demasías: no se compensan
Ciclo Bisel G88
G88 genera biseles en las esquinas interiores y exteriores
rectangulares paralelas al eje. La dirección se genera a partir de la
dirección de "Posición/ de mecanizado” de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando
la herramienta se encuentra antes de la ejecución del ciclo sobre la
coordenada X o Z del punto de la esquina.
Parámetros
X, Z: Punto de la esquina (medida del diámetro X)
B Anchura del bisel
E Avance reducido – por defecto: avance activado
■ Se realiza la corrección del filo de la cuchilla:
■ Demasías: no se compensan
4.7 Ciclos de giro
