Softkeys „Mecanizado del elemento de forma“
Tallado libre forma F
Tallado libre forma G
Giro libre
Desconectar ajuste de softkey para
seleccionar los siguientes elementos
de forma:
Bisel (chaflán)
Redondeo
Ajuste
Roscado
Desconectar carátula de sofkey- para
seleccionar los elementos de forma
siguientes
Tallado libre forma H
Tallado libre forma K
Tallado libre forma U
Tallado en general
Tallado forma S
Tallado forma D
Reducir carátula de softkey
6.12.7 Tipo de mecanizado de acabado
Resumen: tipo de mecanizado de acabado
■ Acabar - mecanización de contornos (G890)
■ Acabar - giro de ajuste
■ Acabar - entallar
■ Acabar - mecanizado de contorno restante (G890 – Q=4)
■ Acabar - mandrilando - herramienta neutral (G890 – Q=4)
Instrucciones de manejo
El „Tipo de desplazamiento, desplazamiento libre y mecanizado de
elemento de forma se defime mediante softkey – ver las tablas
siguientes

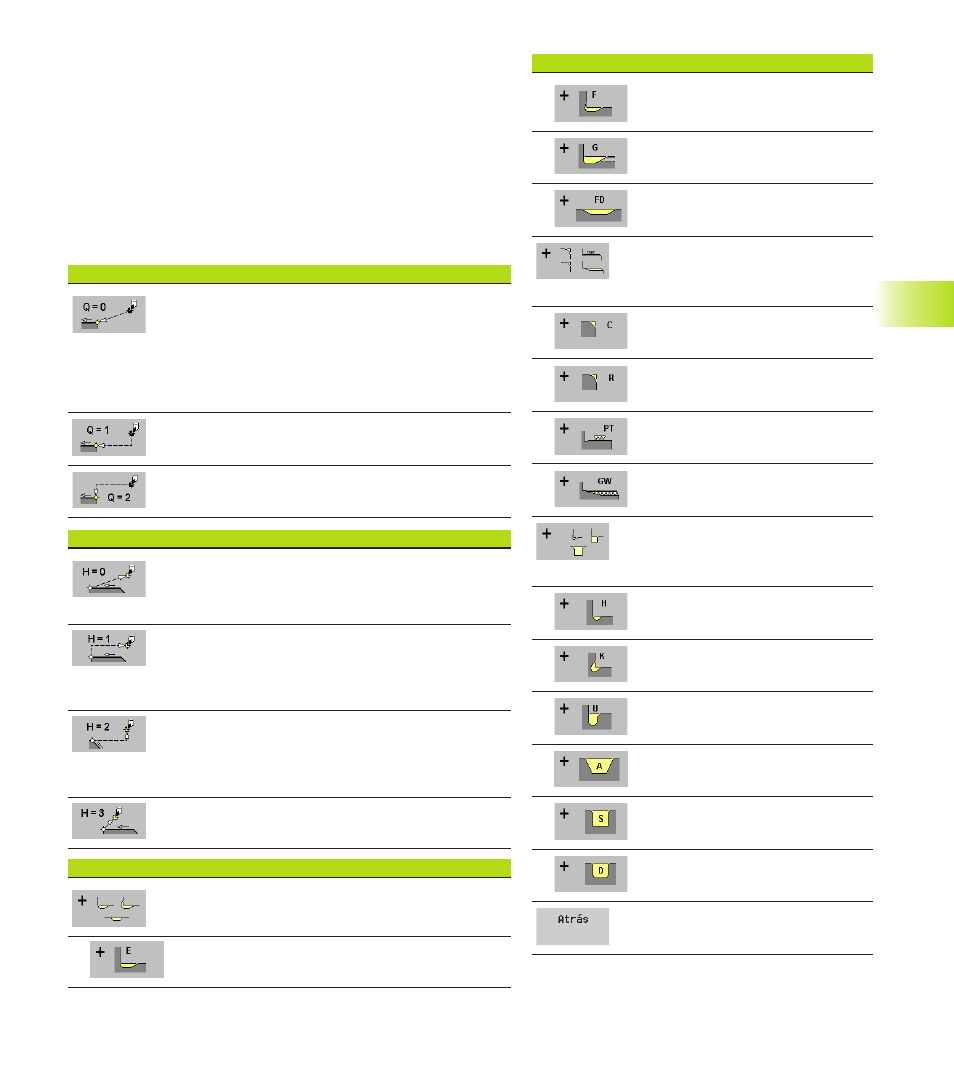

Softkeys „Desbastar – Desplazar“
Desplazar: selección automática – el IAG comprueba:
■ desplazamiento diagonal
■ primero en dirección X-, a continuación en dirección Z
■ equidistante al obstáculo
■ Suprimir el primer elemento del contorno, cuando la
posición inicial es inaccesible
Desplazar: primero en dirección X-, a continuación en
dirección Z
Desplazar: primero en dirección Z-, a continuación en
dirección X
Softkeys „Desbastar – Desplazamiento libre“
Desbasta por debajo de 45° en dirección contraria al
mecanizado y se desplaza diagonal a la posición de
desplazamiento libre
Desbasta por debajo der 45° en dirección contraria al
mecanizado y se desplaza primero en dirección X, a
continuación en dirección Z a la posición de
desplazamiento libre
Desbasta por debajo de 45° en dirección contraria al
mecanizado y se desplaza primero en dirección Z, a
continuación en dirección X a la posición de
desplazamiento libre
Desbasta en avance hasta la distancia de seguridad
Softkeys „Elemento de forma-Mecanizado“
Desactivar carátula de softkey para seleccionar los
siguientes elementos de forma:
Tallado libre forma E
