6 TURN PLUS 230
Trayectorias
Seleccionar el sentido de la trayectoria según el símbolo del menú
y medir la trayectoria.
Trayectoria vertical u horizontal
Seleccionar la dirección de la trayectoria
Trayectoria en ángulo
Seleccionar la dirección de la trayectoria
Seleccionar ”trayectoria en cualquier dirección”
Definir el punto final de la trayectoria y fijar el paso al siguiente
elemento del contorno.

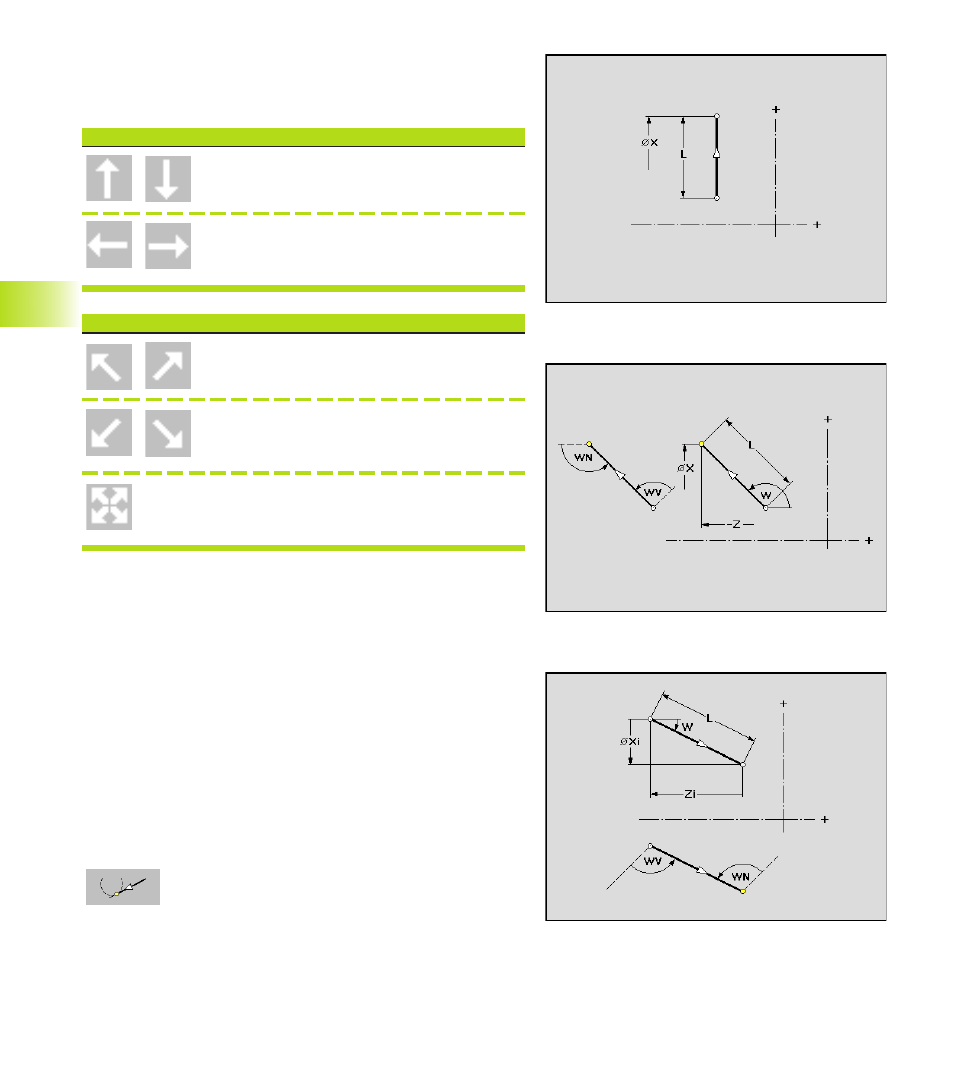

Parámetros
X, Z:
Punto final en coordenadas cartesianas
Xi, Zi: Distancia del punto inicial al punto final
P,
α
: Punto final en coordenadas polares (referencia ángulo
α
:
eje Z positivo)
W: Angulo de la trayectoria (referencia: véase figura auxiliar)
WV: Angulo al elemento anterior
WN: Angulo al siguiente elemento
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
L: Longitud de la trayectoria
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
6.5 Cont
or
no de pieza mecanizada
