4 DIN PLUS
176
Informaciones en variables
En las variables se pueden leer las siguientes informaciones sobre
la herramienta y el control. La distribución de las variables
#518..#521 depende del tipo de herramienta.
Condición: la variable está ”definida” en base a la llamada de la
herramienta o del programa NC.
Variable #
Informaciones sobre la herramienta
#512
Tipo de herramienta 3 posiciones
#513..#515
1ª, 2ª, 3ª posición tipo de herramienta
#516
longitud útil (nl) en herramientas de torneado y de
taladrado
#517
Dirección de mecanizado principal (ver tabla)
#518
Dirección de mecanizado auxiliar en herramientas
giratorias (ver tabla)
#519
Tipo de herramienta:
■
14*: 1 = ejecución derecha 2 = ejecución izquierda
(A)
■
5**, 6**: nº de dientes
#520
Tipo de herramienta:
■
1**, 2**: radio de la cuchilla (rs)
■
3**, 4**: diámetro de la isla (d1)
■
51*, 52*: diámetro de la fresa delante (df)
■
56*, 6**: diámetro de la fresa (d1)
#521
Tipo de herramienta:
■
11*, 12*: diámetro del cono (sd)
■
14*, 15*, 16*, 2**: anchura de la cuchilla (sb)
■
3**, 4**: longitud de entrada (al)
■
5**, 6**: anchura de la fresa (fb)
#522
Posición de la herramienta (referencia: dirección del
mecanizado de la herramienta)
0: sobre el contorno
1: por la derecha del contorno
– 1: por la izquierda del contorno
#523..#525 Medidas de ajuste (ze, xe, ye)

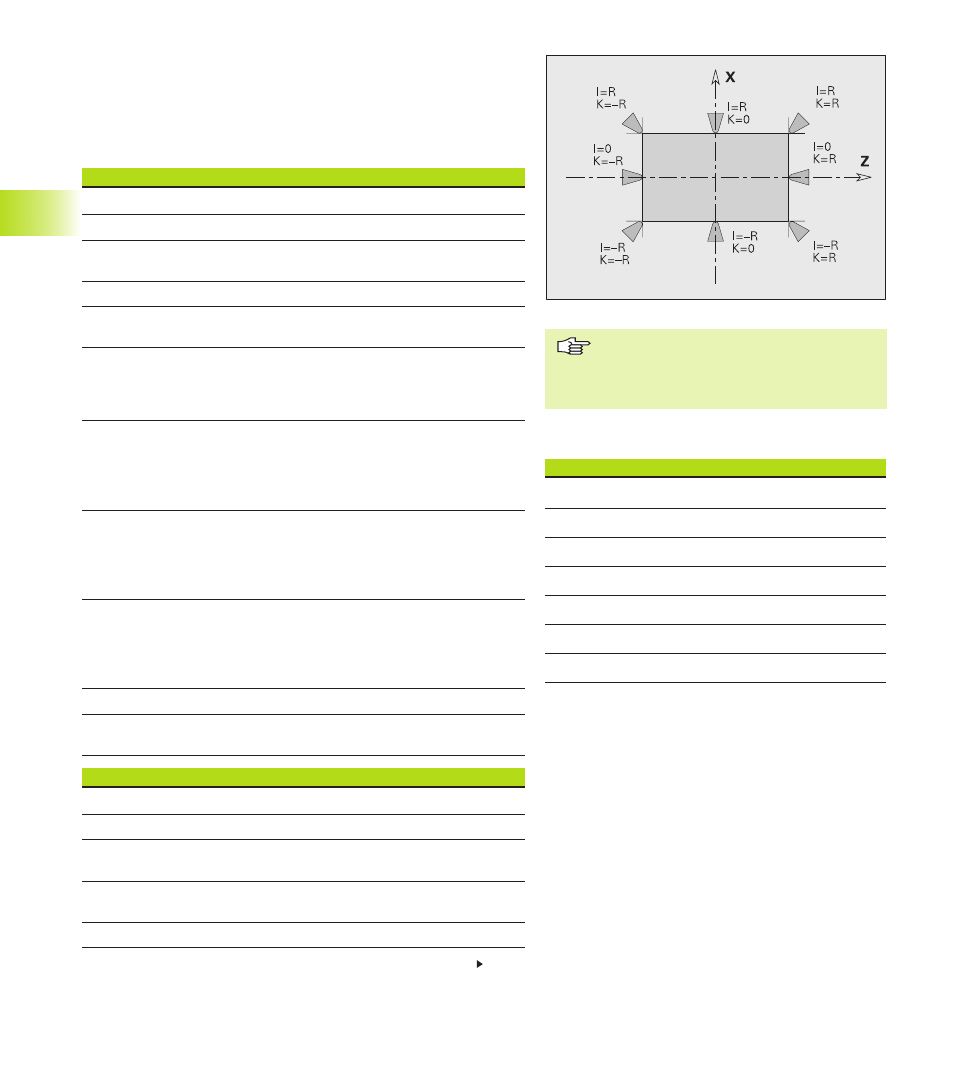

#526..#527 Posición del punto central de la cuchilla I, K (véase
figura)
Variable #
Información NC
#768..#770 última posición X (medida del radio), Y, Z programada
#771
última posición C programada [°]
#772
modo de funcionamiento activo
2: Máquina; 3: Simulación; 4: TURN PLUS
#774
estado SRK/FRK
40: G40 activa; 41: G41 activa; 42: G42 activa
#775
número del eje C seleccionado
Continuación en la página siguiente
Características de la posición y la medida
siempre son métricas – incluso cuando
se ejecuta un programa NC „en
pulgadas“.
Dirección de mecanizado principal y secundaria:
0:
no definido
1:
+ Z
2:
+ X
3:
– Z
4:
–X
5:
+/– Z
6:
+/– X
