CNC PILOT 4290 de HEIDENHAIN 353

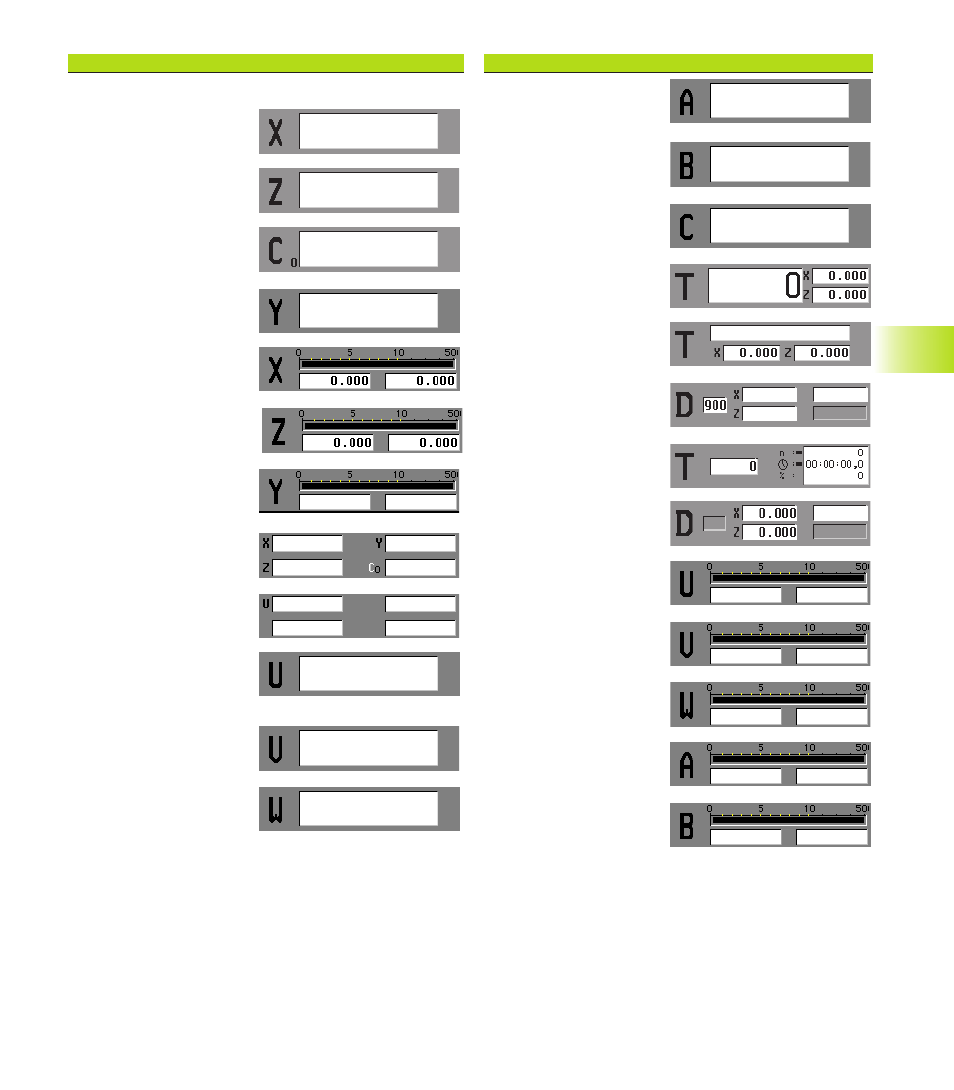

Cifras de identificación para ”figuras”
0 Identificación especial sin visualización
1 Visualización del
valor real X
2 Visualización del
valor real Z
3 Visualización del
valor real C
4 Visualización del
valor real Y
5 Visualización
valor real X y del
recorrido restante
6 Visualización
valor real Z y del
recorrido restante
8 Visualización Y real
y del recorrido restante
10 Todos los ejes
principales
11 Todos los ejes
auxiliares
12 Visualización
valor real U
(Eje auxiliar)
13 Visualización valor real V
(Eje auxiliar)
14 Visualización valor real W
(Eje auxiliar)
Cifras de identificación para ”figuras”
15 Visualización valor
real a (Eje auxiliar)
16 Visualización valor
real b (Eje auxiliar)
17 Visualización valor
real c (Eje auxiliar)
21 Visualización de hta.
con correcciones
(DX, DZ)
22 Visualización de hta.
con nº de identidad
23 Correcciones aditivas
25 Visualización de hta.
con información tiempo
de vida
26 Visualización para multi-
herramientas con c
orrecciones (DX, DZ)
30 Visualización U real
Visualización (eje
auxiliar)
31 Visualización V real y
Visualización (eje
auxiliar)
32 Visualización W real
visualización (eje
auxiliar)
33 Visualización a real
Visualización (eje
auxiliar)
34 Visualización b real
visualización (eje
auxiliar)
