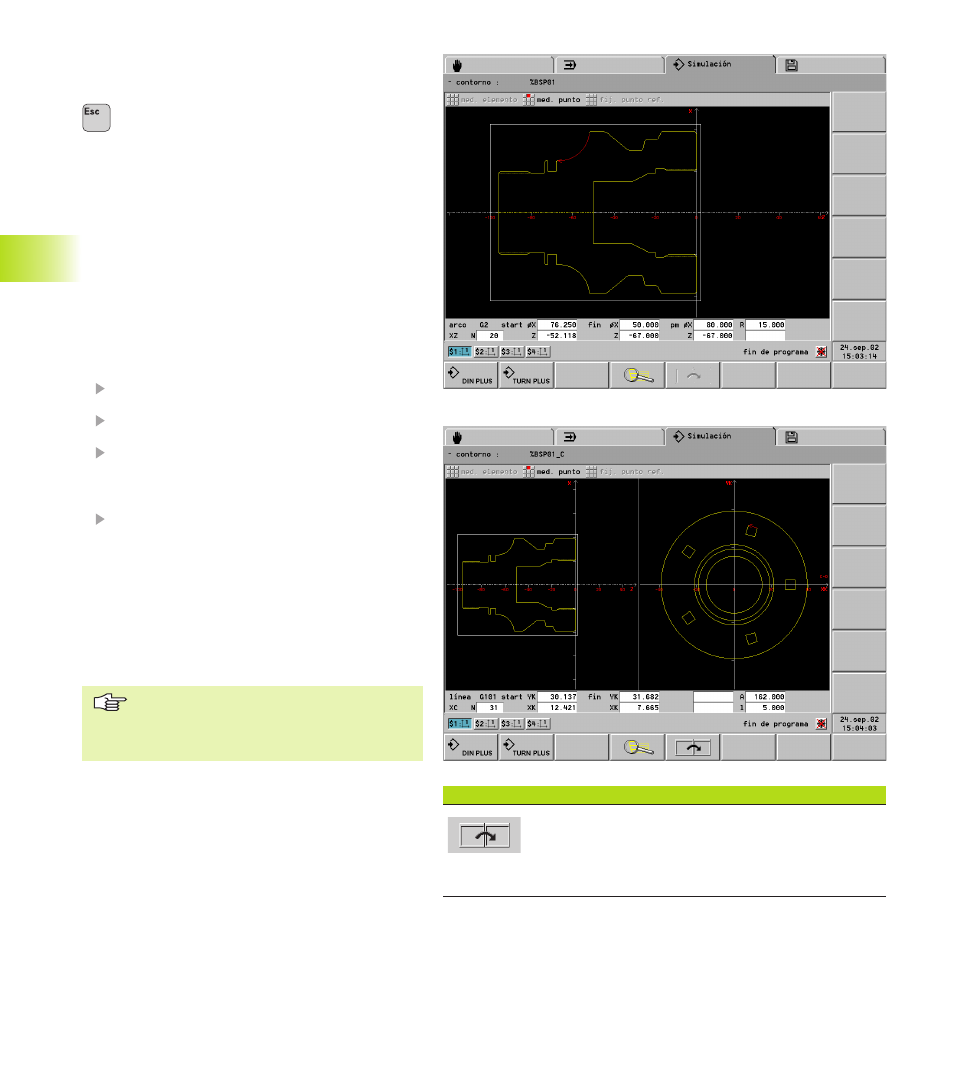

5 Simulación gráfica 204
5.3.2 Acotación
Seleccionar: punto del menú ”medición”
volver a simulación del contorno
■ Punto del menú „Medición del elemento“
En la línea „Visualizar“ se introducen todos los
datos del elemento del contorno marcado.
■ la flecha determina la dirección de la
descripción del contorno
■ para el siguiente elemento del contorno:
„flecha izquierda/derecha“
■ Cambiar contorno (ejemplo: cambiar entre el
contorno sin mecanizar y mecanizado): „flecha
arriba/abajo“
■ Punto del menú „Medición del punto“
El CNC PILOT visualiza la medida del punto del
contorno relativa al „punto de referencia“.
Fijar punto de referencia:
Posicionar cursor (pequeño cuadrado rojo) en el
punto de referencia
pulsar ”fijar punto de referencia” - ”el pequeño
cuadrado” cambia de color
Posicionar el cursor en el punto de contorno
que se va a medir – el CNC PILOT visualiza la
medida relativa al „punto de referencia“
Cancelar el punto de referencia:
”Desconectar punto de referencia” cancela el
punto de referencia determinado - se puede fijar
un punto de referencia nuevo
Indicaciones sobre el manejo:
■ ”Flecha arriba/abajo” cambia al siguiente grupo
del contorno.
■ En las figuras se miden los elementos
individuales.
■ El plano de referencia seleccionado (XC, XY, etc.)
se representa en la ”línea de indicaciones”.
Las funciones de medición se pueden
llamar también desde la simulación del
mecanizado o de movimientos (punto del
menú ”medición”).
5.3 Simulación del cont
or
no
Softkeys especiales
Cambia a la siguiente ventana de simulación
Condiciones: están disponibles los contornos en los
planos de referencia (superficie frontal, frontal Y,
superficie lateral, vista lateral).
