CNC PILOT 4290 de HEIDENHAIN 257

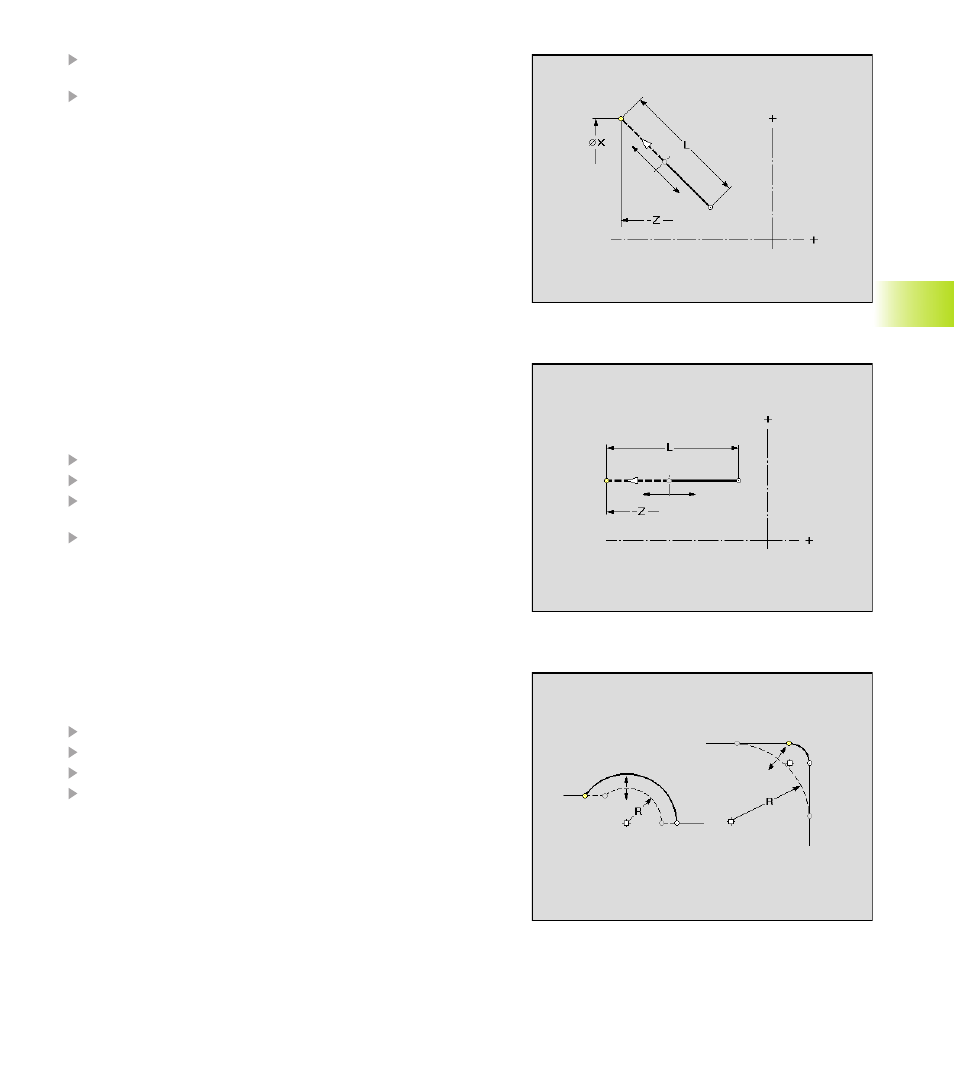

6.7 Manipular cont
or
nos
introducir una nueva longitud/posición final (ventana de diálogo
„Modificar longitud de tramo“)
TURN PLUS representa el contorno modificado
■ Softkey „Confirmar“: aceptar la solución
■ Tecla ESC: rechazar la solución
Parámetros
L/X/Z:
■ nueva longitud
■ nueva posición final
Siguiente:
■ con modificación del ángulo al elemento siguiente
■ sin modificación del ángulo al elemento siguiente
„Longitud del contorno“:
Modificar la longitud del contorno. Seleccionar el elemento a
modificar y un ”elemento de compensación”. Normalmente un
elemento del contorno exterior o interior.
Manejo
Posicionar el cursor sobre el elemento del contorno a modificar
Pulsar la softkey „confirmar“
introducir una longitud de la nueva posición final (ventana de
diálogo modificar „Longitud del tramo“)
TURN PLUS representa el contorno modificado
■ softkey „confirmar“: aceptar la solución
■ tecla ESC: rechazar la solución
Parámetros
L/X/Z:
■ nueva longitud
■ nueva posición final
„Radio“:
Modificar el radio de un arco
Manejo
Posicionar el cursor sobre el elemento del contorno a modificar
Pulsar la softkey „Confirmar“
introducir nuevo radio (ventana de diálogo „trimar radio“)
TURN PLUS representa el contorno modificado
■ softkey „confirmar“ softkey: aceptar la solución
■ tecla ESC: rechazar solución
Parámetros
R:
Radio
