4 DIN PLUS 128
4.7 Ciclos de rotación

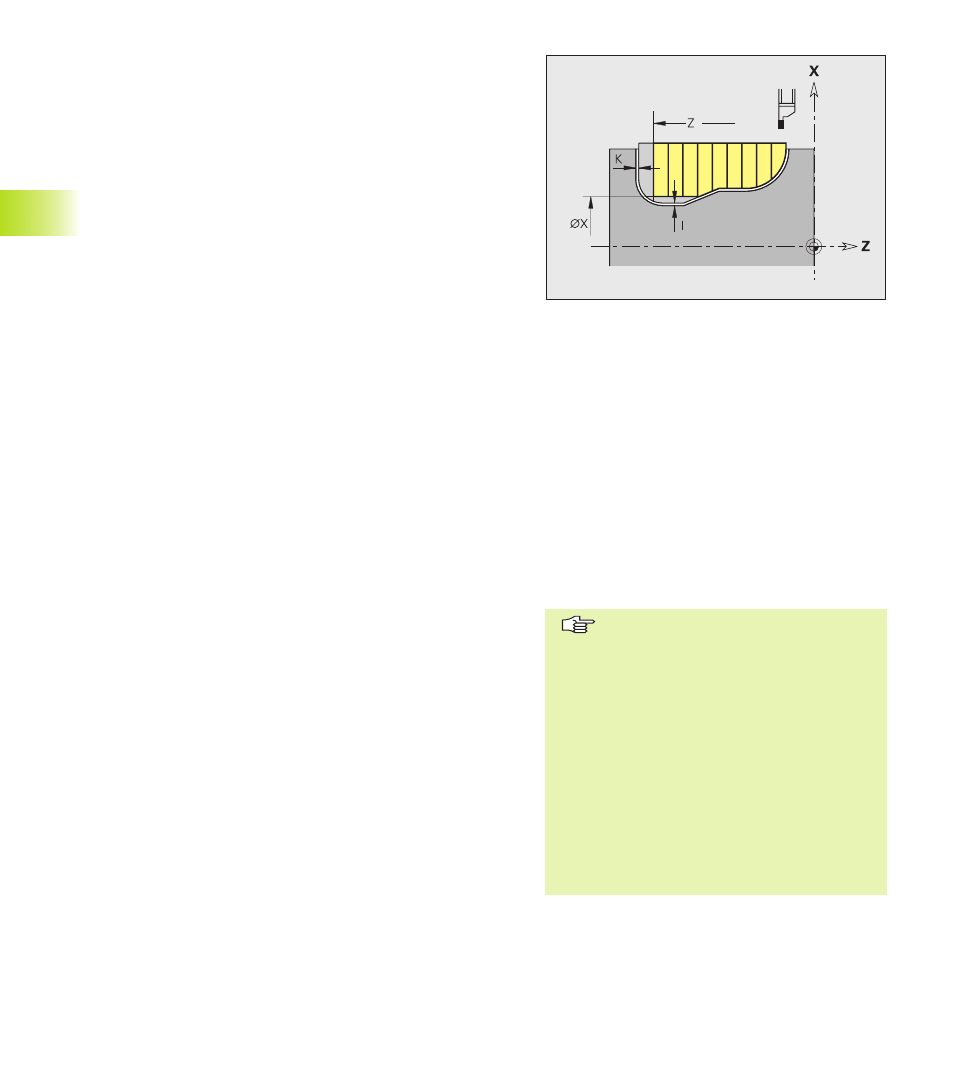

Profundización (penetración) G860
G860 desbasta el margen del contorno descrito mediante ”NS, NE”.
El contorno a mecanizar puede tener varios canales. El CNC PILOT
reconoce en base a la definición de la herramienta si se trata de un
mecanizado interior o exterior o si se trata de una profundización
radial o axial.
Cálculo de la división de corte (SBF: ver parámetro de mecanizado
6):
desviación máxima = SBF * anchura del filo (cuchilla)
Con ”NS – NE” se determina la dirección del mecanizado. Si el
contorno a mecanizar se compone de un elemento, es válido:
■ programando con NS incluido: mecanizado en la dirección de
definición del contorno
■ NS y NE programados: mecanizado en sentido contrario al de la
definición del contorno
Si es preciso se divide la superficie a desbastar en varios márgenes
(por ejemplo en canales del contorno).
La forma más sencilla de programación consiste en indicar NS, o
NS y NE.
Parámetros
NS:
Número de frase inicial (principio de la sección del contorno -
o referencia a una profundización descrita con G22/G23)
NE: Número de frase final (final de la sección del contorno) - se
suprime cuando el contorno está definido con G22/G23
I: Sobremedida en dirección X (medida del diámetro) - por
defecto: 0
K: Sobremedida en dirección Z - por defecto: 0
Q: Desarrollo – por defecto: 0
■ Q=0: desbaste y acabado
■ Q=1: sólo desbaste
■ Q=2: sólo acabado
X: Límite de corte en dirección X (medida del diámetro) – error:
no existe límite de corte
Z: Límite de corte en dirección Z – error: no existe límite de
corte
V: Identificación Principio/Final– error: 0
Se mecaniza un chaflán/redondeo:
■ V=0: al principio y al final
■ V=1: al principio
■ V=2: al final
■ V=3: sin mecanizado
E: Avance de acabado - por defecto: avance activado
H: Tipo de desplazamiento libre al final del ciclo – por defecto: 0
■ H=0: regreso al punto de partida (profundización axial:
primero en dirección Z, después en dirección X;
profundización radial: primero en la dirección X, después en la
dirección Z)
■ H=1: posiciona delante del contorno acabado
■ H=2: se eleva a la distancia de seguridad y se detiene
Desarrollo del ciclo (cuando Q=0 ó 1)
1 se calcula el margen de desbaste y la subdivisión
de corte
2 se aproxima desde el punto de arranque para
realizar el primer corte - teniendo en cuenta la
distancia de seguridad (profundización radial:
primero en dirección Z, después en dirección X;
profundización axial: primero en dirección X,
después en dirección Z)
3 profundiza (corte de desbaste)
4 retrocede en marcha rápida y se aproxima para el
siguiente corte
5 se repite 3...4 hasta que se ha desbastado el
margen
6 si es necesario se repite 2...5, hasta que se han
mecanizado todos los márgenes de desbaste
7 cuando Q=0: se realiza el acabado del contorno
Límite de corte: La posición de la
herramienta antes de la llamada al ciclo
es determinante para la ejecución de un
límite de corte. El CNC PILOT arranca
viruta sobre el lado del límite de corte en
el que está la herramienta antes de la
llamada al ciclo.
Corrección del radio de la cuchilla: se
realiza
Sobremedida G57: „amplía“ el contorno
(también contornos interiores)
Sobremedida G58:
■ >0: „aumenta“ el contorno
■ <0: no se calcula
Las sobremedidas G57-/G58 se borran
tras el final del ciclo
