10 Transferencia 416
1
0.2 Mét
odo de tr
ansmisión
■ Los puntos de menú „Serial“ y „Ajuste – en serie" sólo
se pueden seleccionar, cuando la „Entrada/salida interna/
externa“ (parámetro de control 40) se le asigna un
interface.
■ Los parámetros del interface se memorizan en un
parámetro de control 41 a 47. (dependiendo del ajuste en
el parámetro de control 40).

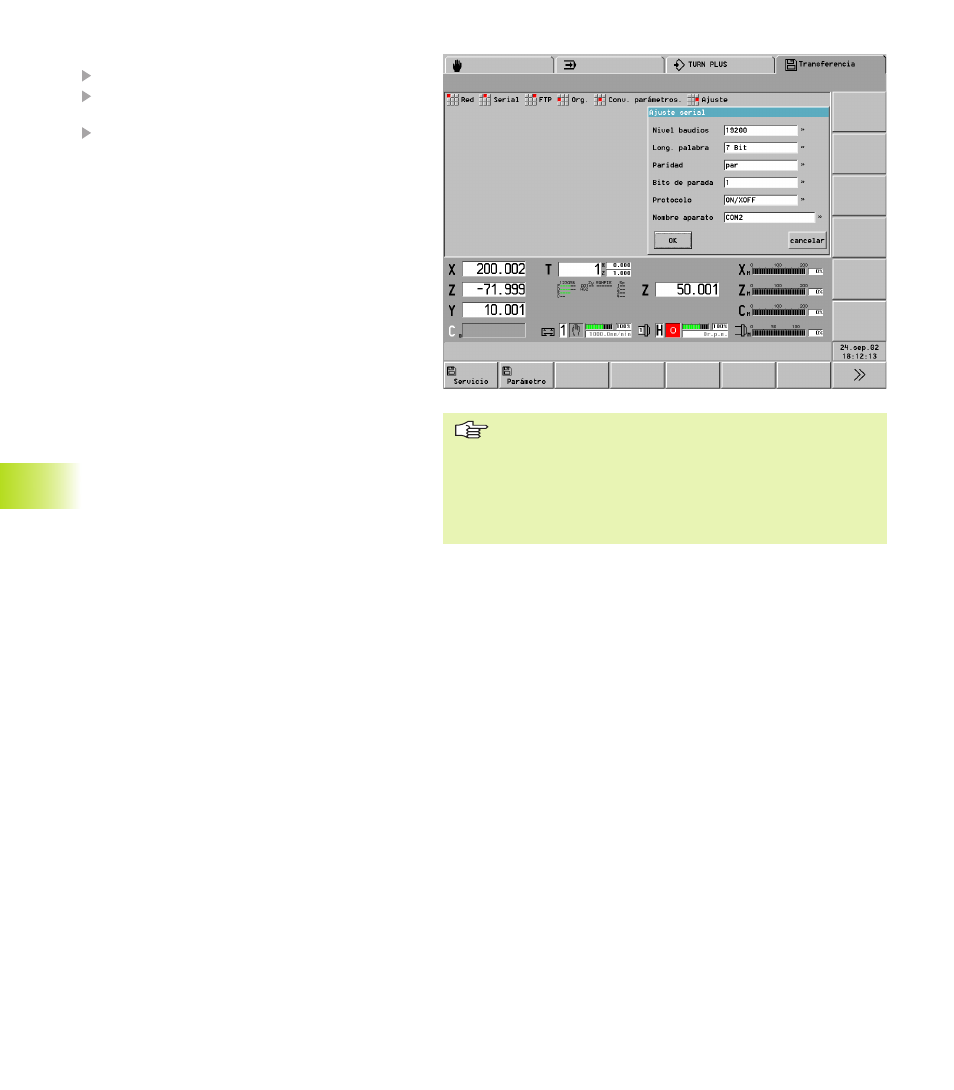

Configurar el interface en serie o impresora
Registro como „Manager de sistema“
„Ajuste – seleccionar impresora/en serie“ (modo
de funcionamiento Transfer)
Ventana de diálogo introducir "ajuste impresora/en
serie“
Parámetros
Ajustar las interfaces siguientes de acuerdo con la
posición contraria.
■ Velocidad en baudios (en Bits por segundo): la
velocidad en baudios se fija de acuerdo con las
condiciones locales (longitud de cable, influencia
de averías, etc.) . Una velocidad en baudios
elevada tiene la ventaja de una transmisión de
datos más rápida pero con mayor probabilidad de
perturbaciones que una velocidad en baudios
baja.
■ Longitud de palabra: Seleccionar entre 7 u 8 bits
por signo.
■ Paridad: ajustar paridad par/impar, el CNC PILOT
añade el bit de paridad de tal forma que siempre
se transmite una cantidad par/impar de bits "fijos"
por signo. La paridad puede comprobarse en la
posicíón contraria.
Al ajustar „sin paridad“, los signos se transmiten
tal y como están memorizados.
El bit de paridad se envía adicionalmente al
número de bits ajustado en la longitud de la
palabra.
■ Bits de parada: Seleccionar entre 1, 1 1/2 y 2 bits
de parada.
■ Protocolo:
■ Hardware (Hardware-Handshake): el receptor
transmite al emisor las señales „RTS/CTS“, de for-
ma que de forma temporal no puede recibir
datos. El Hardware-Handshake supone que las
señales RTS/CTS en el cable de transmisión de
datos se encuentran cableadas.
■ XON/XOFF (Software-Handshake): el receptor
envía „XOFF“, cuando temporalmente no puede
recibir datos. Con „XON“ señala que puede
recibir más datos. El Software-Handshake no
precisa „señales RTS/CTS“ en el cable de
transmisión.
■ ON/XOFF (Software-Handshake): El receptor
envía „XON“ al principio de la transmisión de
datos, para comunicar que está listo para recibir.
El receptor emite ”XOFF”, cuando no puede
recibir datos temporalmente. Con „XON“ señaliza
que puede recibir más datos. El software Hand-
shake no precisa de ninguna ”señal RTS/CTS” en
el cable de transmisión.
■ Nombre del equipo:
COM1: interface de datos V.24/RS-232-C.
