8 Medio de accionamiento 378
Parámetro ventana de diálogo 2 G S TP
anch. DIN: tipo de portaherramientas – • –
anch. ph. (wh): altura del portaherramientas – • –
anch. ph. (wb): anchura del portaherramientas – • –
anchura (dn): anchura de la herramienta (entre la
punta del filo y la parte posterior del mango)
– • –
d. mango (sd): diámetro del mango – • –
modelo (A): modelo de herramienta izquierdo
o derecho
• • •
modelo (A) – Herramientas fungiformes: modelo
izquierdo, derecho o neutral en las Posiciones
de herramienta 1..4
• • •
paso: paso de roscado • – •
disponibl.: disponibilidad física • – •
No. imagen: número de imagen – • –
mat. corte: material de corte – – •
corr. CSP: factor de corrección de la velocidad
de corte
– – •
corr. FDR: factor de corrección del avance – – •
corr.prof.: factor de corrección de la
profundidad de corte
– – •
tip. alojamiento: tipo de alojamiento • – •
G: Datos básicos
S: Representación de herramienta (Simulación)
TP: TURN PLUS
Veáse también:
■ „ 8.1.4 Multi-herramientas, Control del tiempo de espera“
(Parámetro de la tercera ventan de diálogo)
■ „ 8.1.5 Advertencias a los datos de la herramienta“
■ „ 8.1.6 Portaherramientas, posición de registro“
■ El parámetro „Ejecución“ determina si el punto de
referencia de la herramienta se encuentra en la parte de
corte derecha o izquierda.
■ En herramientas fungiformes centrales el punto de
referencia de la herramienta se encuentra en el lado de
corte izquierdo

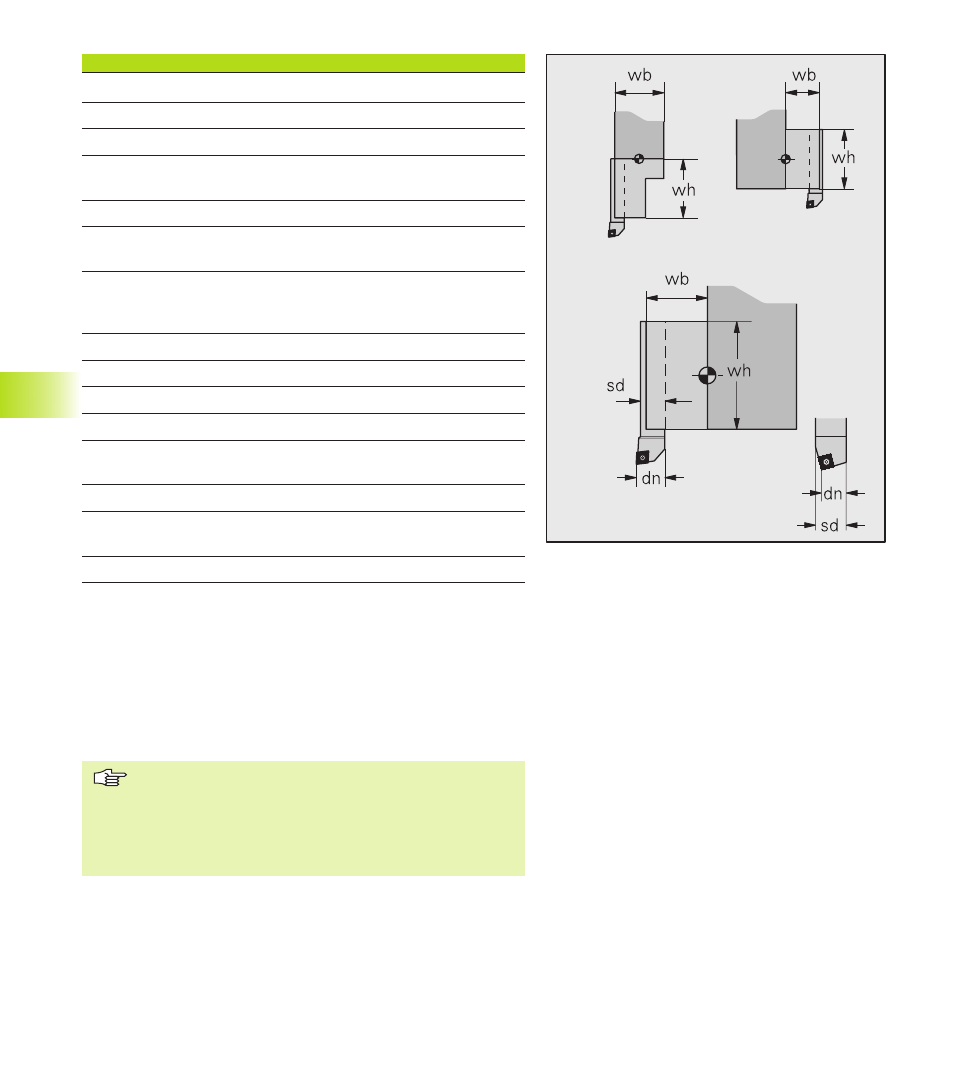

Ejemplo tipo herramienta 111
8.1 Banco de dat
os de la her
ramienta
