6.8.2 Configuración de la importación DXF
La „preparación“ del contorno durante el transcurso de la
importación DXF puede ser influenciada con los parámetros que se
describen a continuación.
Configuración DXF:
partiendo del menú principal, seleccionar Configuración/
Mofificar/Parámetros DXF-Parameter

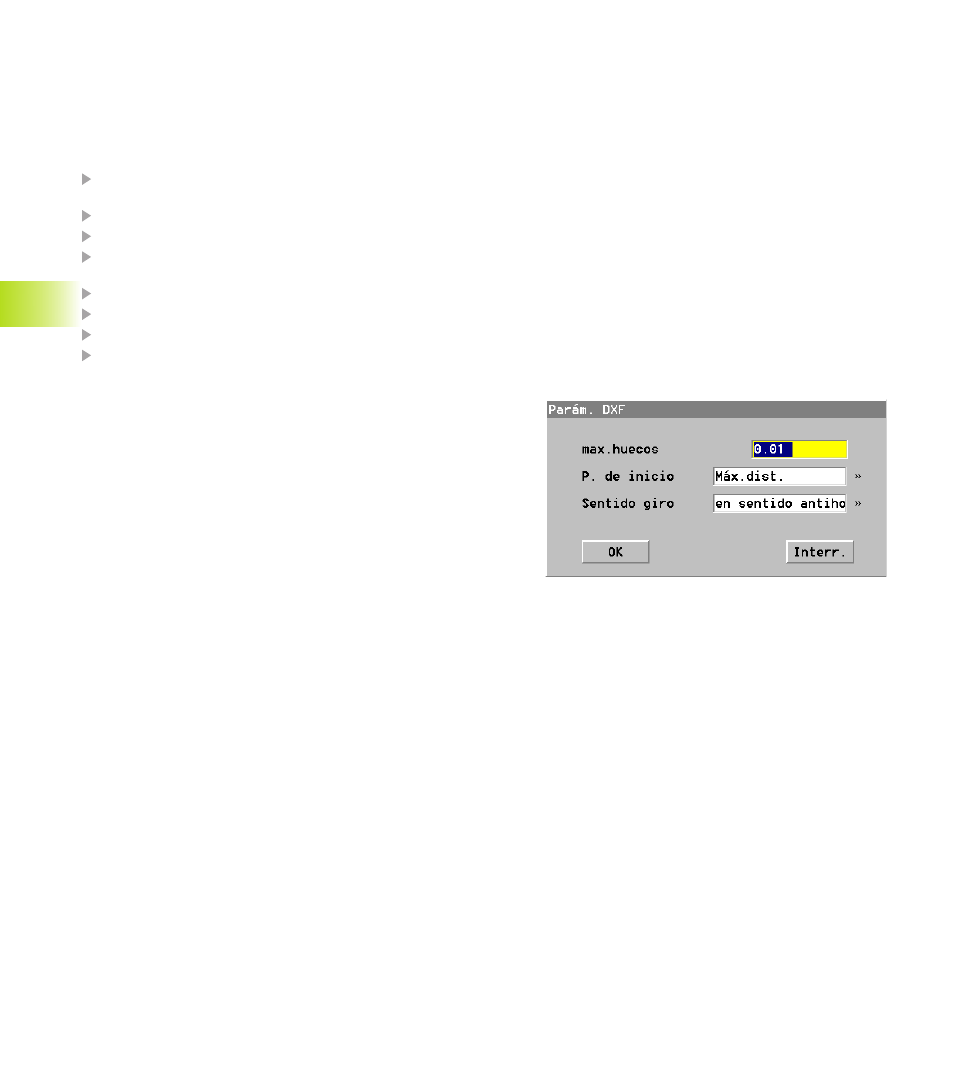

realizar los ajustes en el cuadro de diálogo „Parámetros DXF“
cerrar el diálogo con OK
llamar al cuadro de diálogo „Ajustes“ (punto de menú Ajustes) e
instalar el campo Punto de inicio automático
cerrar el diálogo con OK
retroceder un escalón del menú con la tecla ESC
seleccionar el punto de menú Configuración/Guardar
seleccionar el fichero „Estandard“ y guardar la configuración
modificada
Parámetros de configuración DXF
■ Hueco máximo: en el plano DXF pueden darse pequeños huecos
entre los elementos del contorno. En este parámetro se indica
como se permite que sea de grande la distancia entre dos
elementos del contorno.
■ si el hueco máximo no se sobrepasa, el siguiente elemento es
considerado como parte del contorno „actual“.
■ si el hueco máximo se sobrepasa, el siguiente elemento se
considera como elemento del „nuevo“ contorno.
■ Punto de inicio: La importación DXF analiza el contorno y
determina el punto inicial. Los ajustes posibles tienen el
siguiente significado:
■ derecha, izquieda, arriba, abajo: El punto de inicio queda fijado
en el punto del contorno situado los más lejos posible a la
derecha (o izquierda, ..). Si varios puntos del contorno cumplen
esta condición, se selecciona automáticamente uno de estos
puntos.
■ distancia máxima: La importación DXF fija el punto de inicio
sobre uno de los puntos del contorno que disten más entre si. Se
determina automáticamente cual de estos puntos va a ser fijado
como punto de inicio y esta selección no puede ser influenciada
de ninguna manera.
■ punto marcado: Si uno de los puntos del contorno en el plano
DXF está marcado como círculo completo, se fijará este punto
como punto inicial. El centro del círculo completo debe estar
situado sobre el punto del contorno.
■ Sentido de giro: Determinar si el contorno está orientado en
sentido horario o en sentido antihorario.
