6 TURN PLUS 242
6.6 Contornos con eje C
6.6.1 Contornos de la pieza frontal y posterior
Profundidad de fresado
En las figuras se indica la ”profundidad P” como parámetro.
Cuando se describen contornos de fresado con elementos
individuales, al finalizar la programación, TURN PLUS abre la
ventana de diálogo ”cajera/contorno”, en la que se pregunta por la
”profundidad P”.
„Profundidad P > 0“ define una „cajera“.

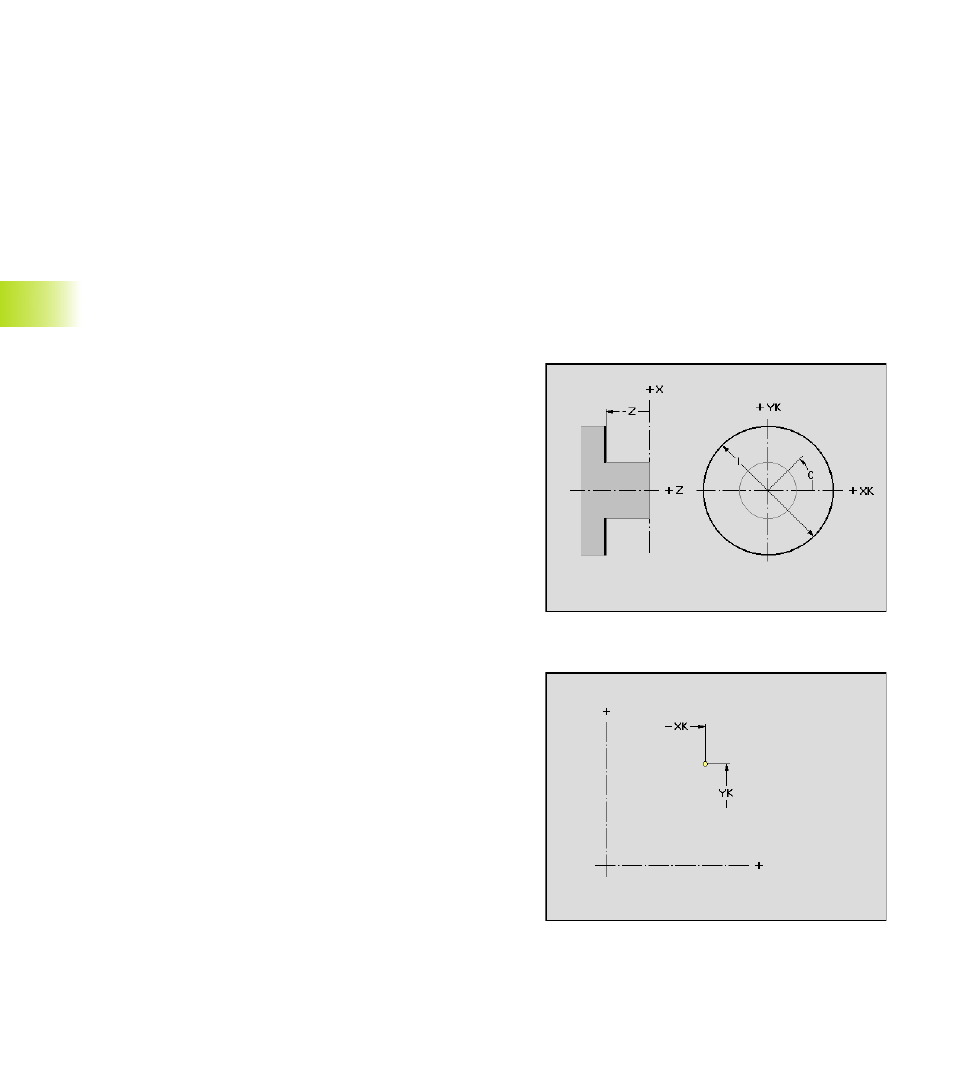

Posición de contornos en la superficie frontal/
posterior
TURN PLUS acepta la „superficie de referencia“ seleccionada y la
propone como „Medida de referencia“.
Ventana de diálogo ”datos de referencia”
Z:
Medida de referencia
Punto de arranque en el contorno frontal/posterior
Con contorno se determina el punto de arranque.
Parámetros
XK, YK: Punto inicial del contorno en coordenadas cartesianas
P,
a:
Punto inicial del contorno en coordenadas polares (ángulo
de referencia a: eje XK positivo)
