CNC PILOT 4290 de HEIDENHAIN 253

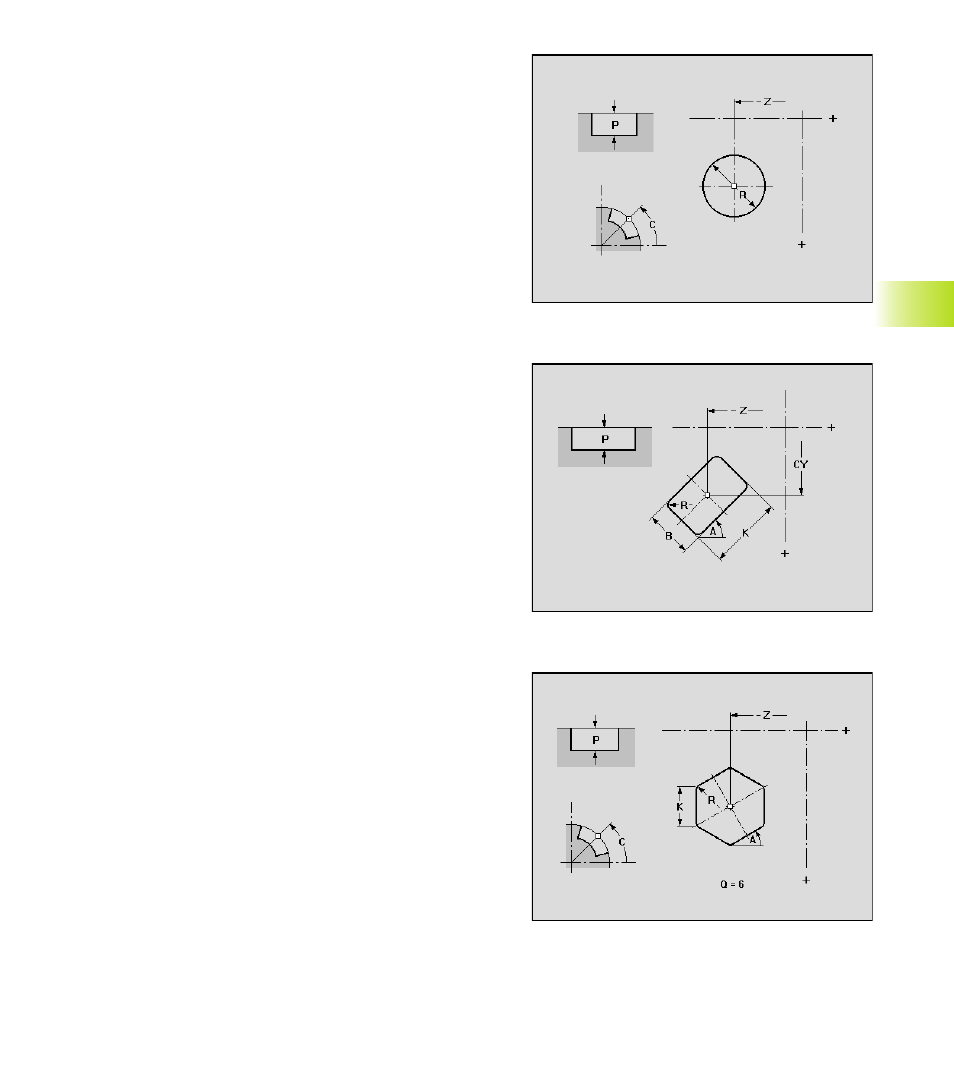

Círculo (completo)
Parámetros
Z:
Punto central de la figura
CY: Punto central de la figura – ángulo como „medida de
trayectoria”
C: Punto central de la figura – ángulo
R: Radio
K: Diámetro del círculo
P: Profundidad de la figura
Polígono
Parámetros
Z:
Punto central de la figura
CY: Punto central de la figura – Ángulo como „Medida de
trayectoria”
C: Punto medio de la figura – Ángulo
A: Angulo a uno de los lados del polígono (referencia: eje Z)
Q: Cantidad de aristas (Q>=3)
K: Longitud de la arista
SW: Ancho de llave (diámetro del círculo interior)
R: Bisel/redondeo
■ Anchura del bisel
■ Radio de redondeo
P: Profundidad de la figura
Rectángulo
Parámetros
Z:
Punto central de la figura
CY: Punto central de la figura - Ángulo como „Medida de
trayectoria”
C: Punto central de la figura – Ángulo
A: Angulo del eje longitudinal del rectángulo (referencia:
eje Z)
K: Longitud del rectángulo
B: Anchura del rectángulo
R: Bisel/redondeo
■ Anchura del bisel
■ Radio de redondeo
P: Profundidad de la figura
6.6 Cont
or
nos del eje C
