3 Funcionamiento manual y automático 52
Continuación en la página siguiente
3
.6
V
isualización de la máquina
Elementos de visualización
Visualización de posición
(Visualización de valor real)
Distancia de la punta de herramienta – Punto cero de la pieza
■ Campo vacío: el eje no se ha desplazado a referencia
■ Letra del eje blanca: sin „Desbloqueo“
Visualización de posición
(visualización del valor real) C
Posición del eje C.
■ „Índice“: indica el eje C „0/1“
■ Campo vacío: el eje C no está activado
■ Letra del eje blanca: no se produce un „desbloqueo“
Visualización del recorrido restante
Camino restante del desplazamiento en curso
■ Gráfico de barras: camino restante en „mm“
■ Campo inferior izquierda: posición real
■ Campo inferior derecha: camino restante
Visualización T – sin control del
tiempo de espera
■ Herramienta activa número T
■ Valores de corrección de la herramienta
Visualización T – con control del
tiempo de espera
■ Número T de la herramienta activa
■ Características del tiempo de espera

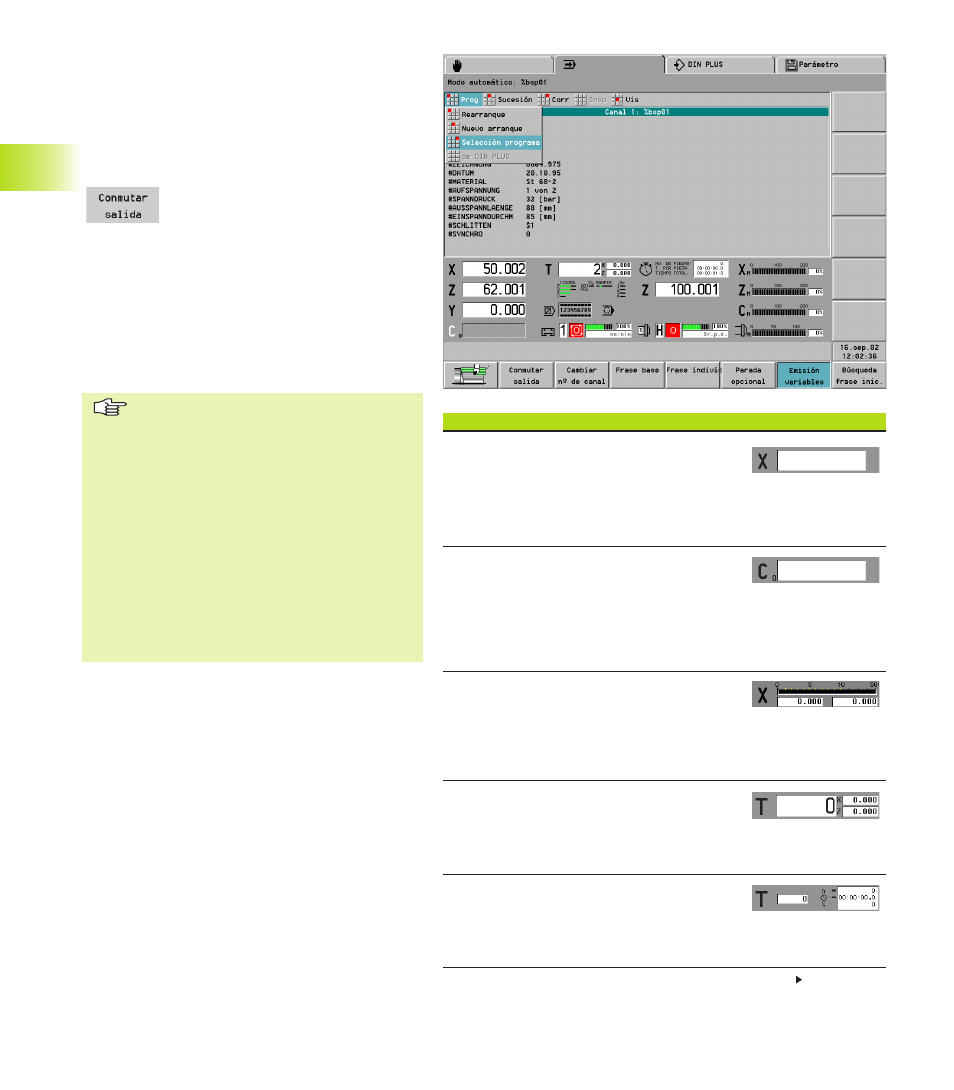

3.6 Visualización de la
máquina
En el CNC PILOT la visualización de la máquina se
puede configurar. Es posible configurar hasta 6
visualizaciones por carro para control manual y
automático.
conmuta a la „siguiente visualización
configurada“
Con la tecla de cambio de carro se
pasa a la visualización del siguiente
carro, con la tecla de cambio de
cabezal se pasa a la visualización del
siguiente cabezal.
La tabla „Elemento de visualización“ aclara la zona
de visualización estándar. Otras zonas de
visualización: ver „
7.3 Parámetros de control“
Es posible ajustar los valores de la
Visualización de posicíón en „Modo de
visualización“ (Parámetros de máquina
17):
■ 0: valores reales
■ 1: error de arrastre
■ 2: trayectoria de distancia
■ 3: punta de la herramienta referida al
punto cero de la máquina
■ 4: posición del carro
■ 5: distancia de las levas de referencia –
Pulso cero
■ 6: valor nominal de posición
■ 7: Diferencia punta de la herramienta –
Posición del carro
■ 8: posición nominal IPO
