CNC PILOT 4290 de HEIDENHAIN 159
4.12 Funciones especiales
4.12.1 Medio de sujeción en la simulación
Medio de sujeción G65
G65 muestra el medio de sujeción en el gráfico de la simulación.
G65 se programa para cada medio de sujeción por separado. G65
H.. sin X, Z borra el medio de sujeción.
Los medios de sujeción se describen en el banco de datos y se
definen en MEDIO SUJECIÓN (H=1..3).
Parámetros
H:
Número del medio de sujeción (H=1..3: referencia al MEDIO
DE SUJECION)
X, Z: Punto inicial – posición del medio de sujeción-punto de
referencia (X medida del diámetro) – referencia: cero pieza
D: Número del cabezal (referencia: sección ”MEDIO DE
SUJECION”)
Q: Rotura de viruta (sólo en mordazas de sujeción) – por defecto:
Q de la sección „MEDIO DE SUJECIÓN”
Medio de sujeción-punto de referencia
„X, Z“ determina la posición del medio de sujeción en el gráfico de
simulación. La posición del punto de referencia depende de la
rotura de viruta (ver cuadro).
El CNC PILOT ”refleja” los medios de sujeción ”H=1..3” cuando se
ha posicionado a la derecha de la pieza.
Indicaciones sobre la representación y sobre el punto de referencia:
■ H=1 – mandril de sujeción
■ se representa ”abierto”
■ punto de referencia X: centro mandril de sujeción
■ punto de referencia Z: ”canto derecho” (tener en cuenta la
anchura de mordazas)
■ H=2 – mordaza (”forma tensora Q” define el punto de referencia
y la sujeción interior/exterior)

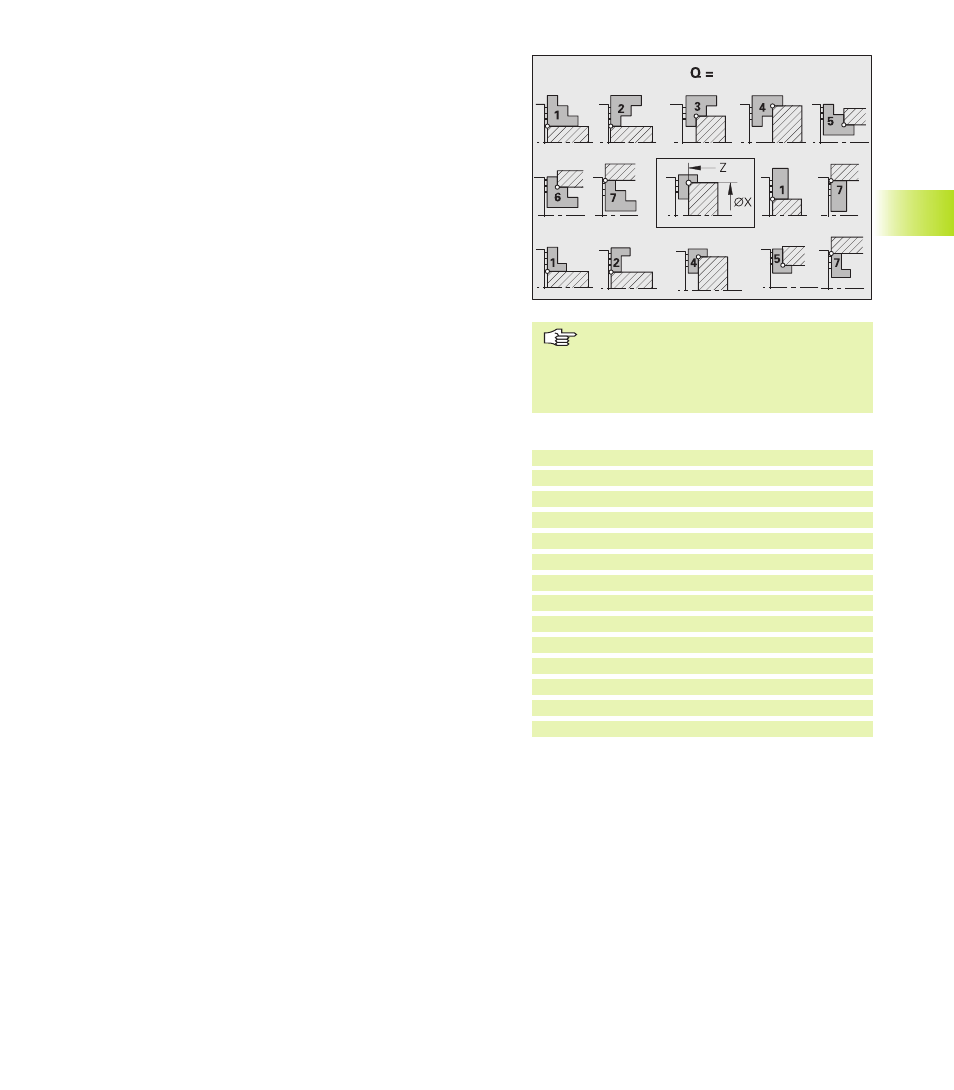

■ posición del punto de referencia: véase ”figura G65”
■ sujeción interior: 1, 5, 6, 7
■ sujeción exterior: 2, 3, 4
■ H=3 – sujeción adicional (punta de centraje, punto, etc.)
■ punto de referencia en X: centro del medio de sujeción
■ punto de referencia en Z: punta del medio de sujeción
4.12 Funciones especiales
Ejemplo: visualización de medios de sujeción
. . .
SUJECIÓN 1
H1 ID”KH110” [mandril]
H2 ID”KBA250-77” [mordaza]
H4 ID”KSP-601N” [punto]
. . .
PIEZA EN BRUTO
N1 G20 X80 Z200 K0
. . .
MECANIZADO
$1 N2 G65 H1 X0 Z-234
$1 N3 G65 H2 X80 Z-200 Q4
. . .
Cuando el torno tiene varios carros se
programan las frases NC con G65 con la
”identificación de carro $..”. De lo
contrario los medios de sujeción se
dibujan de forma múltiple.
