Abreviaciones
SBI: limitación de corte interior
SU: línea de limitación de desbaste (SU = sbl + ULI)
sbl: longitud base de desbaste (”punto posterior más profundo”
del contorno interior)
ULI:longitud saliente (parámetro de mecanizado 4)
nbl: longitud útil de la herramienta (parámetros de herramienta)
6.16 Instr
ucciones de mecanizado
Límites en el mecanizado interior
■ Pretaladrado
SBI limita el proceso de taladrado.
■ Desbaste
SBI o SU limitan el desbaste.
SU = longitud base desbaste (sbl) + longitud sobrante interior
(ULI)
Para evitar ”anillos” en el mecanizado, TURN PLUS deja un
margen de 5° delante de la línea de limitación de desbaste.
■ Acabado
sbl limita el acabado.

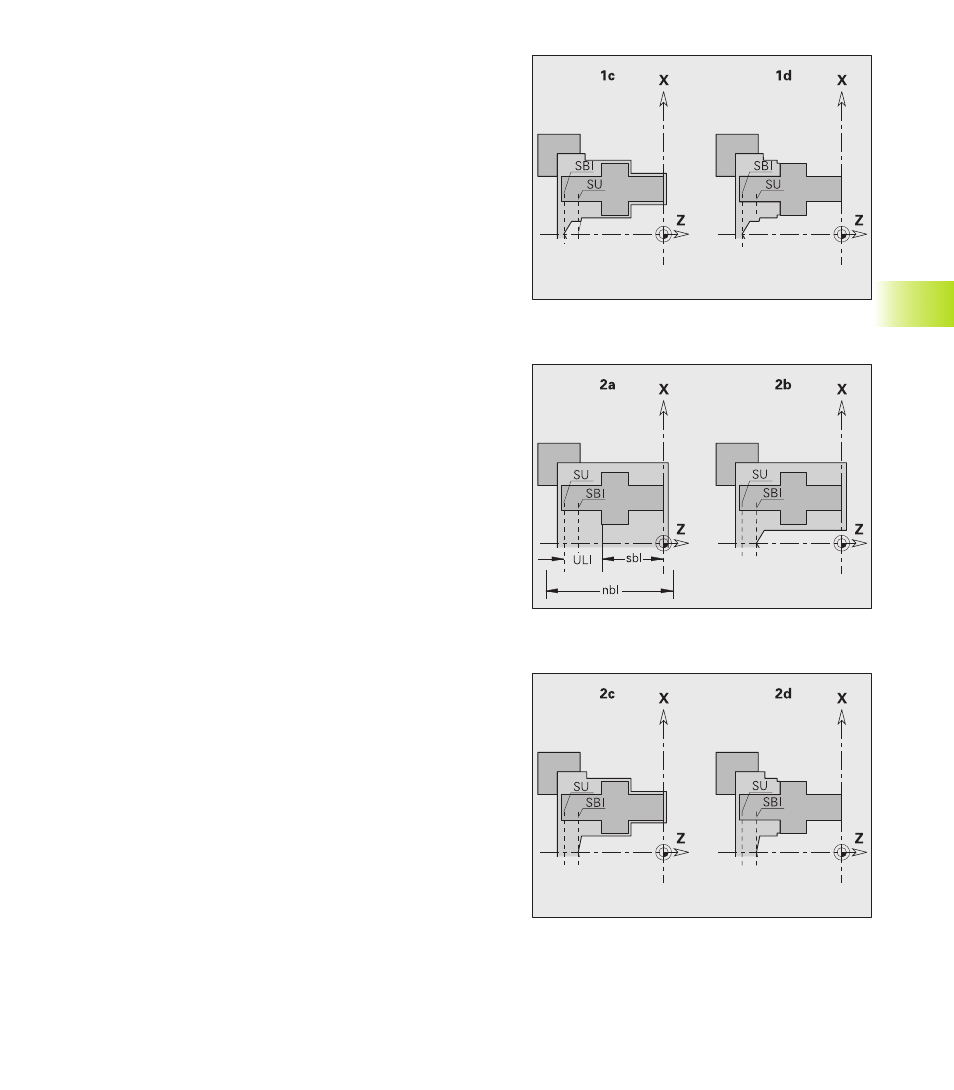

Las figuras muestran las medidas (a), el taladrado (b), el desbaste (c)
y el acabado (d).
Ejemplo 1
La línea de limitación de desbaste (SU) está delante de la limitación
de corte interior (SBI).
Ejemplo 2
La línea de limitación de desbaste (SU) está detrás de la limitación
de corte interior (SBI).
