CNC PILOT 4290 de HEIDENHAIN 37
3.4.4 Ajustar tabla de dispositivos de
sujeción
La tabla del medio de sujeción se valora a partir de
la „gráfica móvil“.

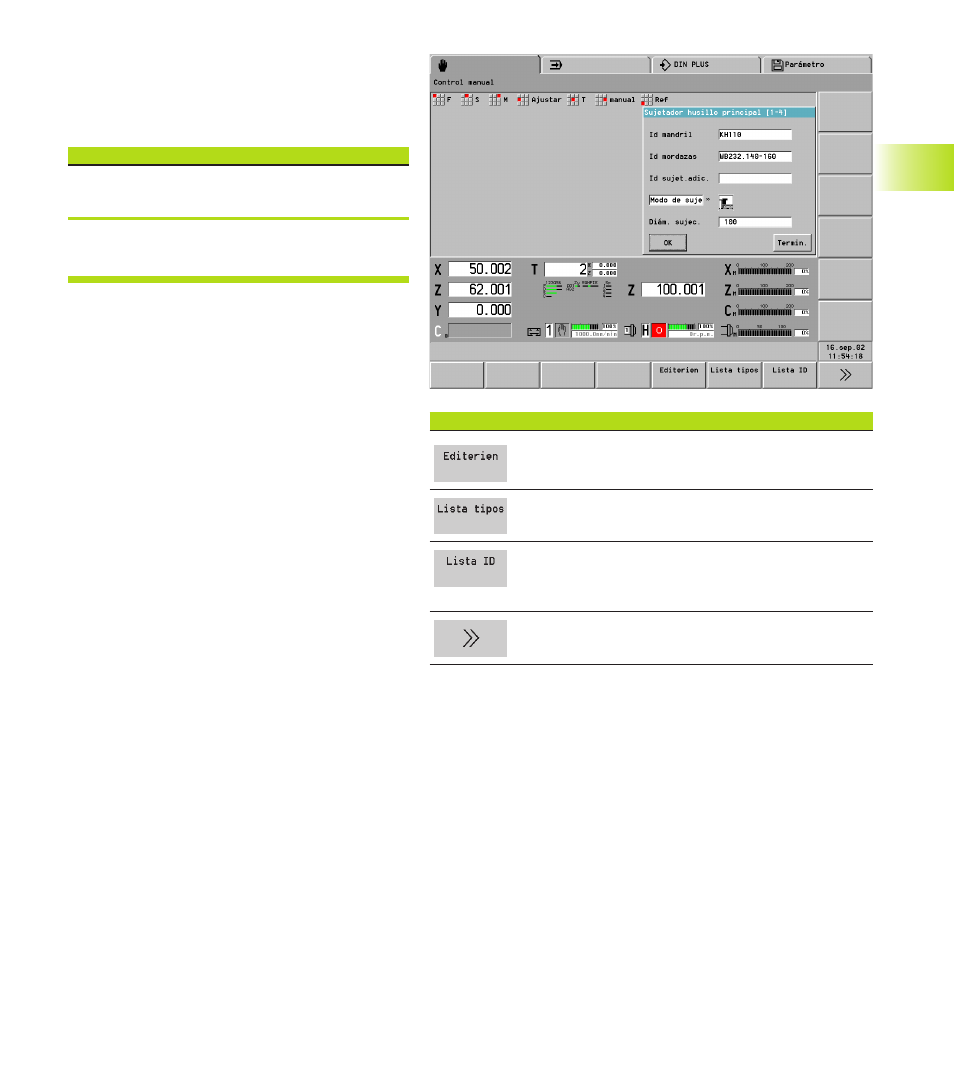

Ajustar tabla de dispositivos de sujeción
„Ajustar – Medio de sujeción – Cabezal principal
(o cabezal móvil)“ seleccionar
<
Seleccionar número de identidad del medio de
sujeción- banco de datos
Dispositivo de sujeción de los cabezales
Una condición para fijar la „Rotura de virutas“ es
introducir la „Mordaza de sujeción“. Ajustar la forma
de sujeción por softkey – se aclara gráficamente
Con ”página adelante/página atrás” se cambia a la
distribución de dispositivos de sujeción de otros
cabezales.
Parámetros de ”Husillos x” (Cabezal principal,
cabezal 1, ..)
■ Id(entidad) mandril: referencia al banco de datos
■ Id(entidad) mordazas: referencia al banco de datos
■ Id(entidad) sujección adicional: referencia al banco
de datos
■ Fijar forma de sujeción (en mordazas de sujeción):
fijar sujeción interior/exterior y paso de sujeción
empleado.
■ Diámetro de sujeción: diámetro con el que se
sujeta la pieza. (Diámetro de la pieza en sujeción
exterior; diámetro interior en sujeción interior)
Parámetros del ”Contrapunto”
■ Id(entidad) punta pinola: referencia al banco de
datos
Softkeys
Editar el parámetro del medio de sujeción
Entradas del banco de datos del medio de sujeción –
clasificados según el tipo de medio de sujeción
Entradas en el banco de datos del medio de sujeción –
clasificadas según el número de identidad del medio
de sujeción
„Continuar“ – Ajustar forma de sujeción
3.4 Funciones de ajuste
