4 DIN PLUS 138
Profundización G86
G86 realiza una profundización simple radial y axial con biseles. El
CNC PILOT calcula la penetración radial/axial o interior/exterior en
base al parámetro ”posición de la herramienta”.
„Sobremedida K“ programa: primero el pretronzado, a continuación
el tronzado de acabado (acabar)
G86 realiza biseles a los lados de la profundización. Si no se desea
realizar biseles, la herramienta debe posicionarse con el suficiente
espacio delante de la profundización. Cálculo de la posición de
arranque XS (medida del diámetro):
XS = XK + 2 * (1,3 – b)
XK: Diámetro del contorno
b: Anchura del bisel
Desarrollo del ciclo
1 calcula la división del corte – desplazamiento máximo: SBF *
ancho de corte: (SBF: ver parámetro de mecanizado 6)
2 desplazamiento paralelo al eje en marcha rápida a la distancia de
seguridad
3 profundiza – teniendo en cuenta la sobremedida de acabado
4 sin sobremedida de acabado: espera el tiempo ”E”
5 retrocede y se aproxima de nuevo
6 repite 2...4, hasta que se ha realizado la profundización
7 con sobremedida de acabado: realiza el acabado de la
profundización
8 retroceso paralelo al eje en marcha rápida al punto de partida

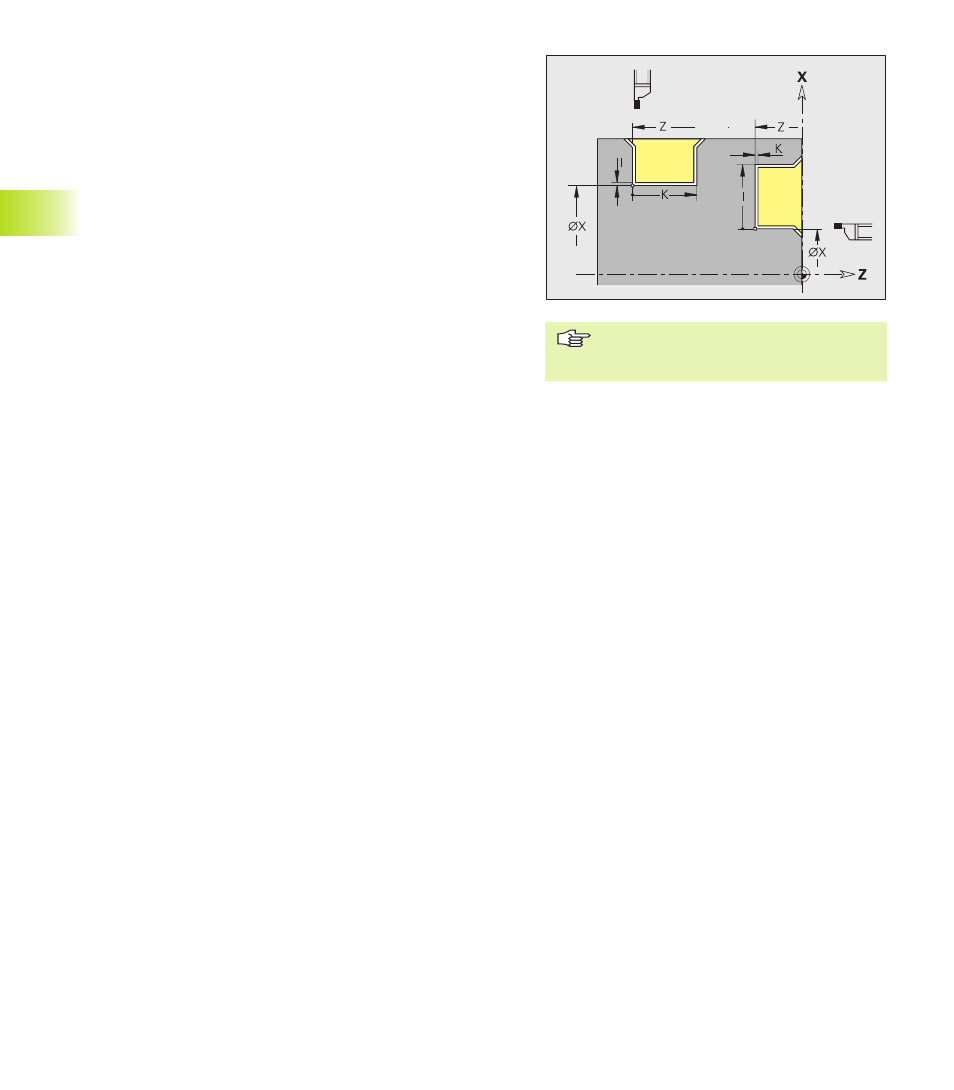

Parámetros
X, Z: Punto de la esquina en la base (medida del diámetro X)
profundización radial:
I:
Demasía
■ I>0: sobremedida (profundización previa y acabado)
■ I=0: sin acabado
K: Anchura de profundización – si no se programa se realiza una
profundización (anchura de la profundización = anchura de la
herramienta)
profundización axial:
I:
Anchura de profundización – si no se programa se realiza una
profundización (anchura de la profundización = anchura de la
herramienta)
K: Demasía
■ K>0: sobremedida (profundización previa y acabado)
■ K=0: sin acabado
E Tiempo de permanencia (espea) (tiempo de corte libre) – por
defecto: duración de una vuelta
■ con sobremedida de acabado: sólo en el acabado
■ sin sobremedida de acabado: en cada profundización
■ Se realiza la corrección del filo de la
cuchilla:
■ Demasías: no se compensan
4.7 Ciclos de giro
