4 DIN PLUS 88
Continuación en la página siguiente

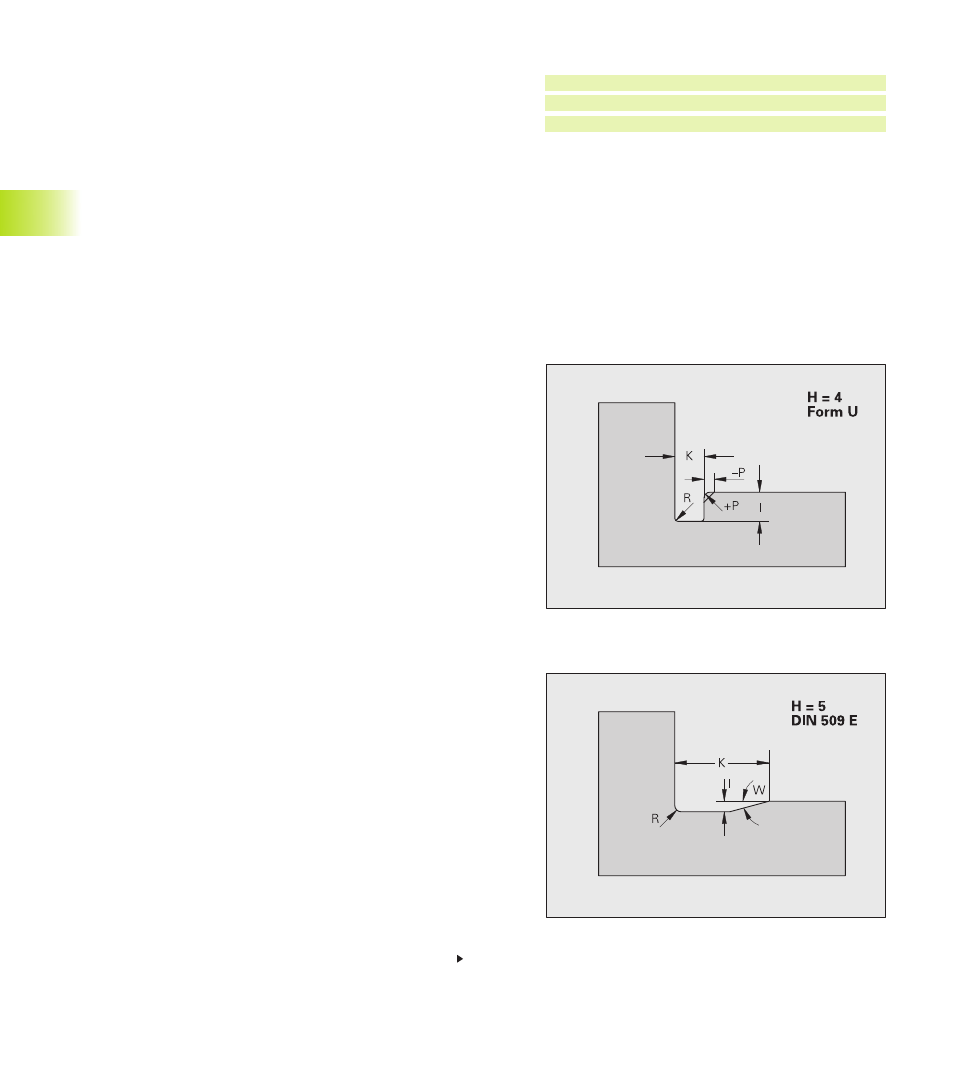

Contorno de la entalladura G25-Geo
Genera los contornos de entalladura introducidos a continuación en
las esquinas del contorno paralelas al eje. Programar G25 según el
primer elemento paralelo al eje.
Parámetros
H:
Tipo de entalladura – por defecto: 0
■ H=4: tallado forma U
■ H=0, 5: tallado forma DIN 509 E
■ H=6: tallado forma DIN 509 F
■ H=7: tallado de rosca DIN 76
■ H=8: tallado en forma H
■ H=9: tallado en forma K
Tallado DIN 509 E (H=0, 5)
Parámetros
I:
Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
R: Radio de la entalladura (en ambas esquinas de la entalladura)
W: Angulo de la entalladura
El parámetro no introducido, lo proporciona el CNC PILOT
dependiendo del diámetro (ver „
11.1.2 Parámetro de entalladura
DIN 509 E“).
Tallado forma U (H=4)
Parámetros
I:
Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
R: Radio interior (en ambas esquinas de la profundización) - por
defecto: 0
P: Radio exterior/bisel – por defecto: 0
■ P>0: Radio de redondeo
■ P<0: Anchura del bisel
4.5 Ór
denes g
eométr
icas
Llamada a la macro del contorno (ejemplo):
N..G1 Z.. /Elemento longitudinal
N..G25 H..I..K.. .. /contorno del tallado
N..G1 X.. /siguiente elemento transversal
