Aumentar, disminuir, seleccionar sección de
pantalla
Al llamar a la „Lupa“ aparece un
„rectángulo rojo“ para seleccionar
una parte de la pantalla.
Parte de la pantalla
■ ampliar: „Avanzar página“
■ reducir: „Retroceder página“
■ desplazar: teclas cursoras
Ajuste de la lupa por Touch-Pad
Condición: simulación en „Estado de parada“
Posicionar el cursor en una esquina de la parte de
la pantalla
Pulsando el botón izquierdo del ratón, desplazar el
cursor a la esquina opuesta de la imagen
Botón derecho-del ratón: se vuelve al tamaño
estándar
Ajustes estándar: ver tabla de softkeys
Cancelar la lupa
Después de una ampliación grande se puede
determinar ”tamaño máximo de la pieza” o ”campo
de trabajo”, para poder seleccionar a continuación
una nueva sección de la figura.

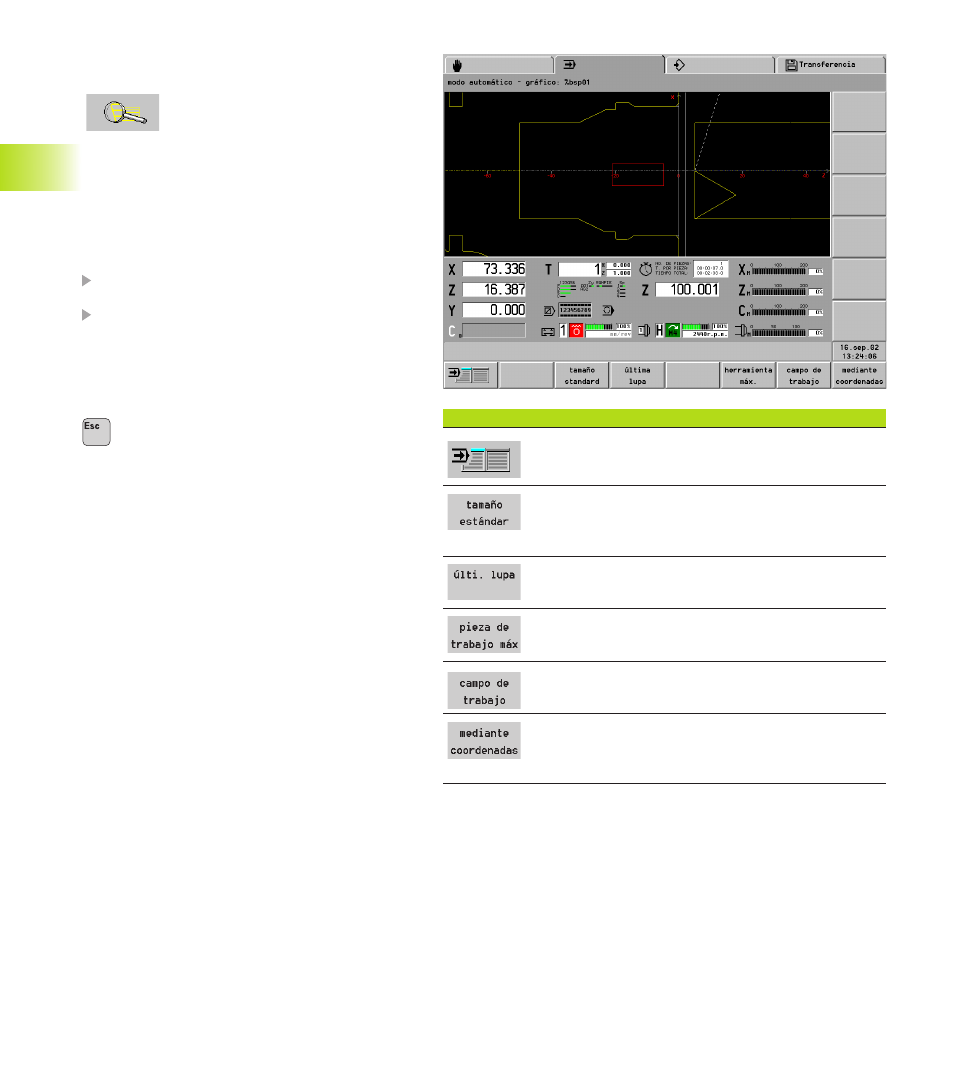

Softkeys
Volver a la visualización de frase
Suprime las últimas ampliaciones/ajustes y visualiza el
último ajuste estándar seleccionado „pieza máxima“ o
„zona de trabajo“
Elimina la última ampliación/ajuste. ”Última lupa” se
puede accionar varias veces.
Visualiza la pieza con el mayor tamaño posible.
Visualiza la zona de trabajo, incluido el punto de
cambio de la herramienta.
En la ventana de diálogo „Sistema de coordenadas“
se ajustan las „Medidas“ de la ventana de simulación
y la posición del punto cero de la pieza.
