CNC PILOT 4290 de HEIDENHAIN 107
Wi: Distancia entre figuras
V: Dirección (orientación) – error: 0
■ V=0 – sin división del círculo completo
■ V=0 – con W: división en arco circular más largo
■ V=0 – con Wi: signo de Wi determina la dirección (Wi<0: en
sentido horario)
■ V=1 – con W: en sentido horario
■ V=1 – con Wi: en sentido horario (el signo de Wi no tiene
significado)
■ V=2 – con W: en sentido antihorario
■ V=2 – con Wi: en sentido antihorario (El signo de Wi no tiene
significado)
Z: Punto central del modelo
C: Punto central del modelo (ángulo)

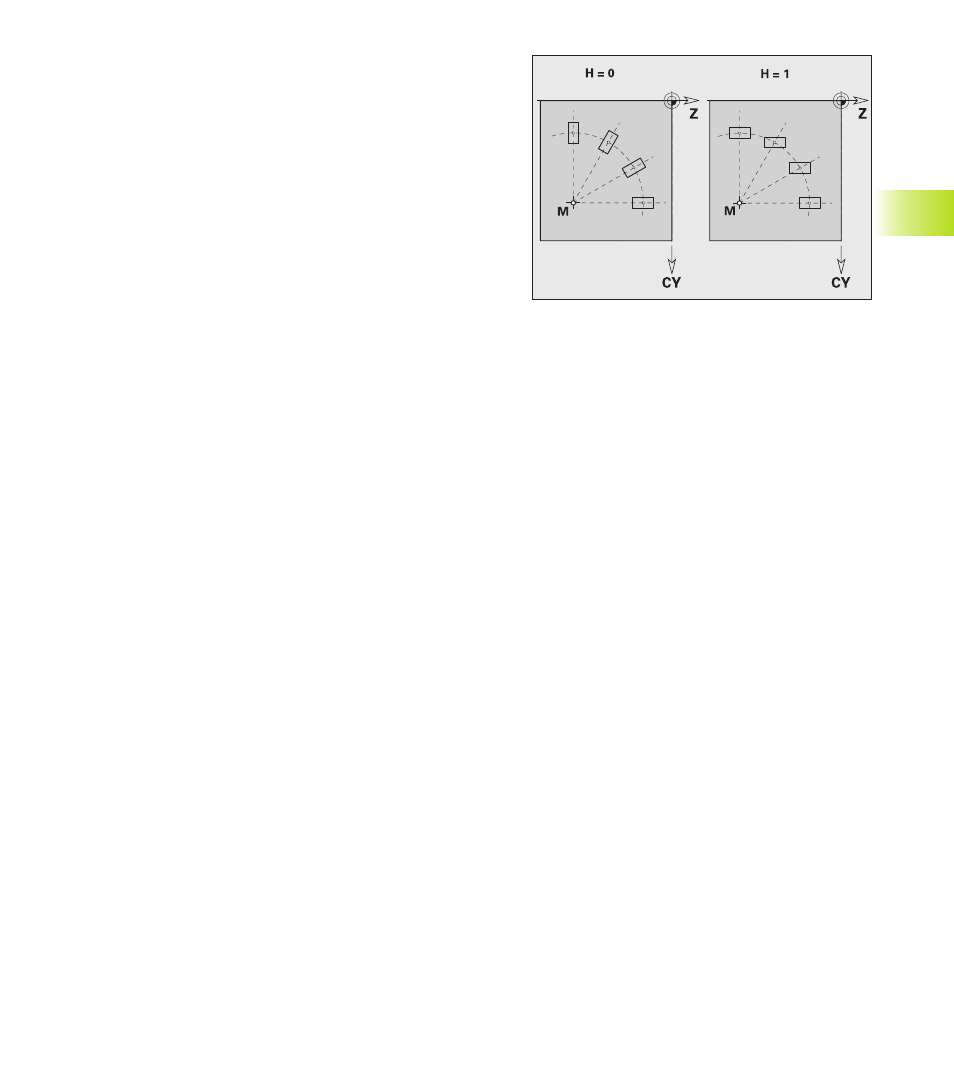

H: Posición de las figuras – por defecto: 0
■ H=0: posición normal – las figuras giran alrededor del punto
central del círculo (rotación)
■ H=1: posición original - la posición de la figura referida al
sistema de coordenadas no varía (traslación)
