6 TURN PLUS
228
Pieza de fundición (o de forja)
Genera la pieza sin mecanizar a partir de una pieza mecanizada exi-
stente.
Parámetros
Superficie:
■
Pieza de fundición
■
Pieza de forja
Con taladro:
■
Si
■
No
K:
Medida equidistante para la pieza total
I:
Medida individual (para elementos individuales o áreas de
contorno)
6.4
Contornos de la pieza en bruto

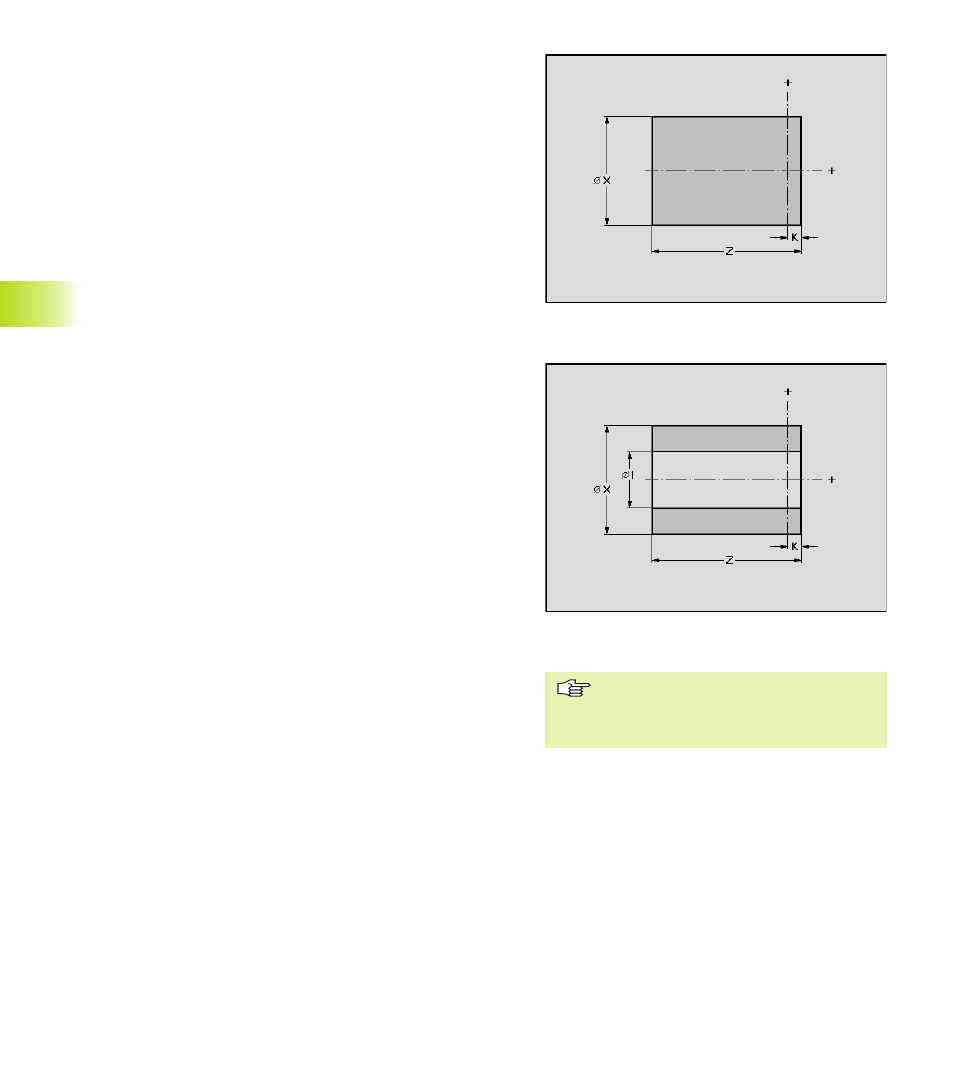

Barra
define el contorno de un cilindro (mandril o pieza en barra).
Parámetros
X:
■
Diámetro
■
Diámetro del círculo en una pieza en bruto de varios
cantos
Z:
Longitud de la pieza incluida la demasía transversal
K:
Demasía transversal (distancia entre el cero pieza y el canto
derecho)
6.4 Cont
or
nos de pieza sin mecanizar
Tubo
define el contorno de un cilindro hueco (pieza en bruto).
Parámetros
X:
■
Diámetro
■
Diámetro del círculo en una pieza en bruto de varios
cantos
I:
Diámetro interior
Z:
Longitud de la pieza incluida la demasía transversal
K:
Demasía transversal (distancia entre el cero pieza y el canto
derecho)
Introducir en primer lugar la
„Sobremedida individual“ y seleccionar a
continuación el elemento del contorno/la
zona del contorno.
