5.1 Modo de funcionamiento Simulación

5.1.1

Elementos de representación,
visualizar

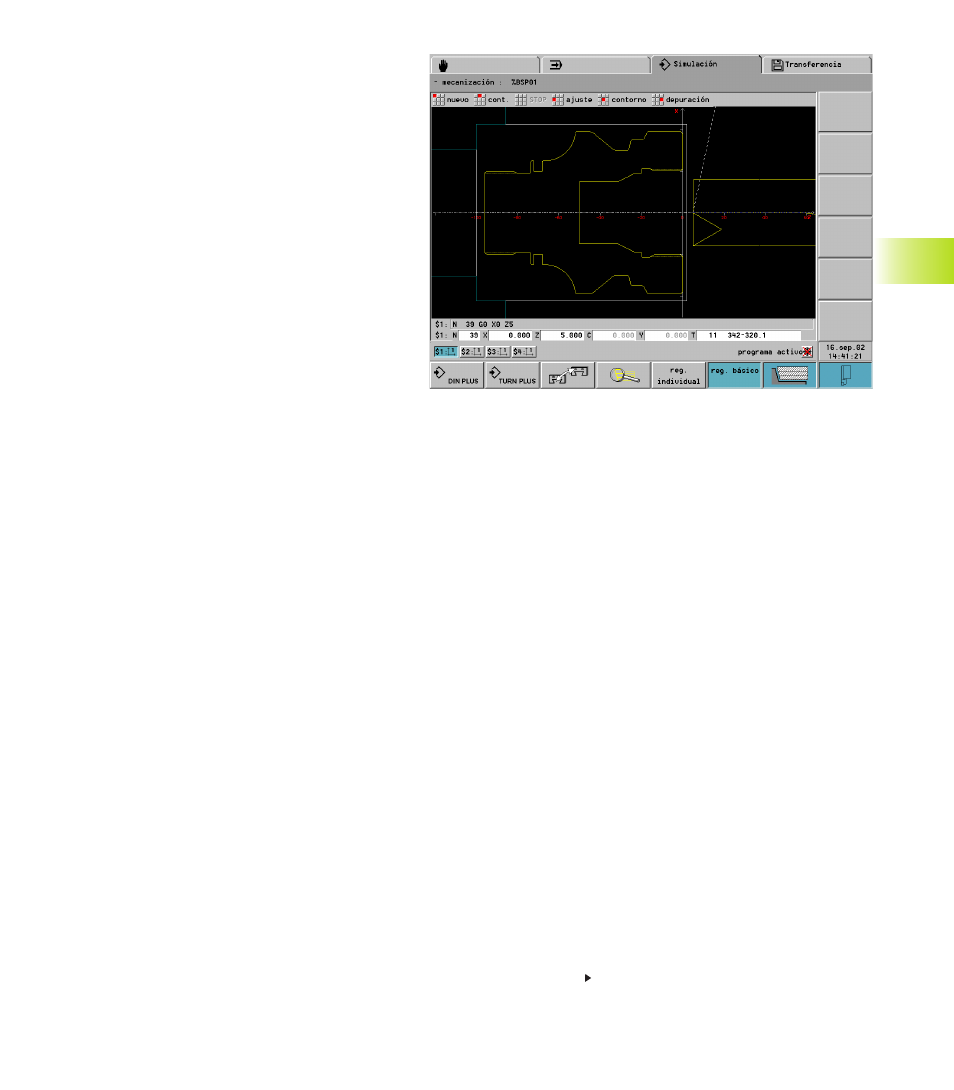

Elementos de representación:

Sistemas de coordenadas

El punto cero del sistema de coordenadas se
corresponde con el punto cero de la pieza. Las
flechas de los ejes X- y Z indican el sentido
positivo. Si el programa NC mecaniza varias
piezas, se visualizan los sistemas de coordenadas
de todos los carros empleados.

Representación de la pieza sin mecanizar

programada: pieza sin mecanizar programada

no programada: „Pieza sin mecanizar estándar“

(Parámetro de control 23)

Representación de la pieza mecanizada

(y contornos auxiliares)

programada: pìeza mecanizada programada

no programada: sin representación

Representación de la herramienta

programada en el NC: se emplea la herramienta

programada en el sector REVOLVER

no programada en el NC: se emplea la entrada

de la lista de herramientas (ver „

3.3 Listas de

herramientas, datos del tiempo de aplicación“)
El CNC PILOT genera el cuadro de herramientas a
partir de los parámetros del banco de datos. En
„número de cuadro“ se fija si se debe
representar la herramienta completa o sólo la
“zona de corte“ (número de cuadro=–1 en el
editor de la herramienta: no hay representación
de pieza).

Representación del medio de sujeción

La simulación representa medios de sujeción,
cuanto están programados con „G65 medio de
sujeción para gráfico“.
El CNC PILOT genera la figura del medio de
sujeción en base a los parámetros del banco de
datos del medio de sujeción.

Punto luminosot

El punto luminoso (pequeño rectángulo blanco)
representa la punta de corte teórica.

Trayectorias de marcha rápida

se representan con un línea blanca rayada.

Representación de líneas y de pistas

Las trayectorias de desplazamiento se
representan con una línea continua. Representa
el recorrido del extremo teórico de la cuchilla. La
representación por líneas se aconseja para
obtener un vistazo rápido sobre la sección
cortada. Sin embargo no es demasiado apropiada
para un control exacto del contorno, ya que el
recorrido del extremo teórico de la cuchilla no
corresponde al contorno de la pieza. En el CNC
compensa está ”alteración” mediante la
corrección del radio del filo.

Continuación en la página siguiente
