1 Introducción y nociones básicas 2
1
.1 CNC PIL
O
T

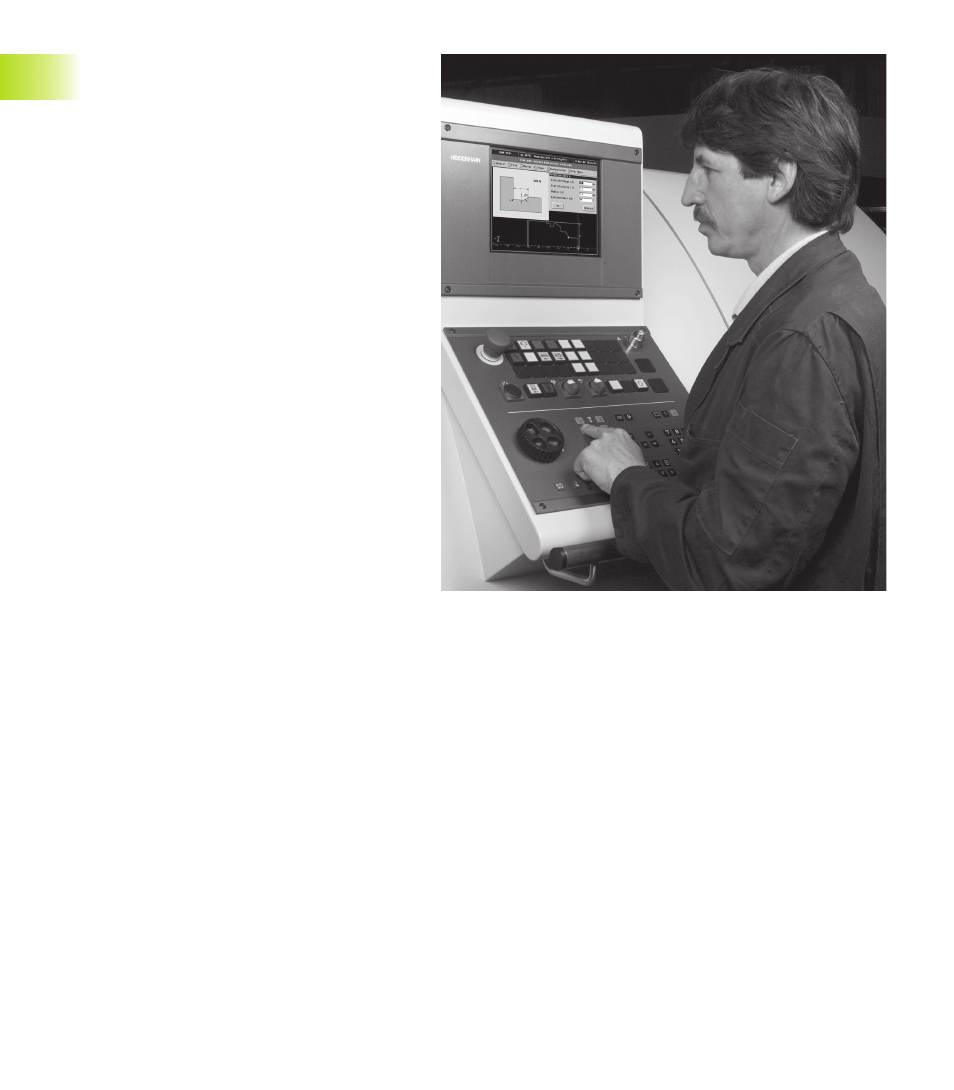

1.1 CNC PILOT
El CNC PILOT es un control numérico para tornos y
centros de torneado. Además de torneados
también pueden realizarse fresados y taladrados
con el eje C o Y. El CNC PILOT contempla el
mecanizado paralelo de hasta 4 piezas en la
programación, en el test y en la producción. El
mecanizado completo se realiza en tornos con
■ mecanismo de desgaste rotatorio
■ contracabezal desplazable
■ varios cabezales, carros y soportes de
herramienta
El CNC PILOT controla un máximo de seis carros, 4
cabezales y dos ejes C
Programación
Dependiendo del espectro parcial y de la
organización Siese selecciona la forma más
adecuada de programación
En TURN PLUS se describe el contorno de la pieza
en bruto y de la pieza acabada mediante un gráfico
interactivo. A continuación se llama a la generación
automática del plan de trabajo (GAPT) y se obtiene
el programa NC de forma totalmente automática,
simplemente ”pulsando una tecla”. De forma
alternativa también está disponible la elaboración
interactiva del plan de trabajo (GIPT). En la GIPT se
determina la secuencia del mecanizado, se
selecciona la herramienta y se modifica la
tecnología del mecanizado.
Cada paso de trabajo se representa en la gráfica del
control y se puede corregir al momento El resultado
de la elaboración del programa con TURN PLUS es
un programa DIN PLUS estructurado.
TURN PLUS minimiza las entradas – presupone la
descripción de las herramientas y de los datos de
corte.
Si el TURN PLUS no crea el programa NC óptimo de
acuerdo con los requisitos tecnológicos o la
reducción del tiempo de mecanizado que se
encuentra en primer plano, se programa el NC en
DIN PLUS o se optimiza el programa DIN PLUS
creado por el TURN PLUS.
DIN PLUS contempla la separación de la
descripción geométrica del mecanizado de la pieza.
En DIN PLUS se dispone de ciclos de mecanizado
eficaces. Cuando el plano no está acotado para el
control numérico, la ”programación simplificada de
la geometría” realiza el cálculo de coordenadas.
Alternativamente la pieza se mecaniza en el DIN PLUS con
movimientos lineales y circulares y ciclos de torneado simples,
como en la programación tradicional DIN.
Tanto TURN PLUS como DIN PLUS le ayudan en los mecanizados
con el eje C o Y y en el mecanizado completo.
En la simulación gráfica se verifican los programas NC en
condiciones reales. El CNC PILOT presenta el mecanizado de hasta
4 piezas en el área de trabajo. En este caso se representan piezas
sin mecanizar y mecanizadas, medios de desbaste y herramientas a
escala.
La programación y el test de programas NC se lleva a cabo
directamente en la máquina – también paralela al funcionamiento
de producción.
El CNC PILOT le ofrece siempre la ayuda adecuada
independientemente de si las piezas que se fabrican son sencillas
o complicadas, si se trata de una fabricación en serie o de
fabricación de series grandes en centros de torneado.
